三層交換機路由配置

來源：源拓光電發布日期：2025-02-28 10:49:00

一、IP地址規劃

1.三層交換機ip規劃

Vlan	地址	類型	業務端口	級聯端口
Vlan2	192.168.1.1	業務Vlan	ge1-8	ge25-28
Vlan3	192.168.3.1	業務Vlan	ge9-12	ge25-28
Vlan100	192.168.4.1	管理Vlan	ge24	ge25-28

管理vlan監控全部業務數據

2.二層交換機ip規劃

Vlan	地址	類型	業務端口	級聯端口
Vlan2	192.168.4.2 255.255.255.0 192.168.1.1	業務Vlan	ge3-4	ge9-10
Vlan3		業務Vlan	ge5-6	ge9-10
Vlan100		管理Vlan	-	ge9-10

二、三層交換機設置

1.交換機登入方式

1)支持網頁

2)支持telnet

3)支持ssh

4)支持串口調試（115200bps）

備注：瀏覽器內輸入交換機出廠默認ip 192.168.0.1,默認用戶名/密碼都是admin

2.創建VLAN

1)查找功能選項/以太網配置/VLAN配置/基本配置

2)創建vlan2、vlan3、vlan100

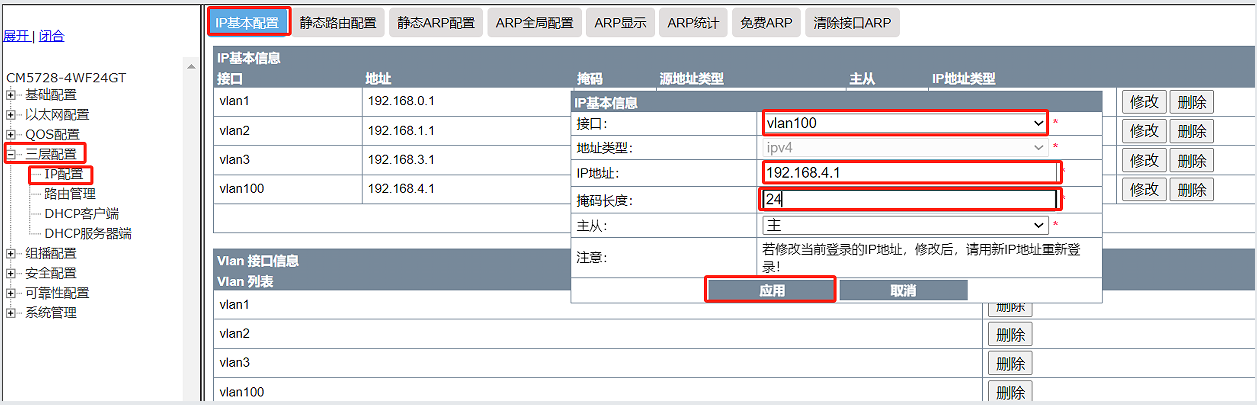

3. 配置三層路由

1) 查找功能選項/三層配置/IP配置/IP基本配置

2) vlan接口信息表添加vlan2、vlan3、vlan100

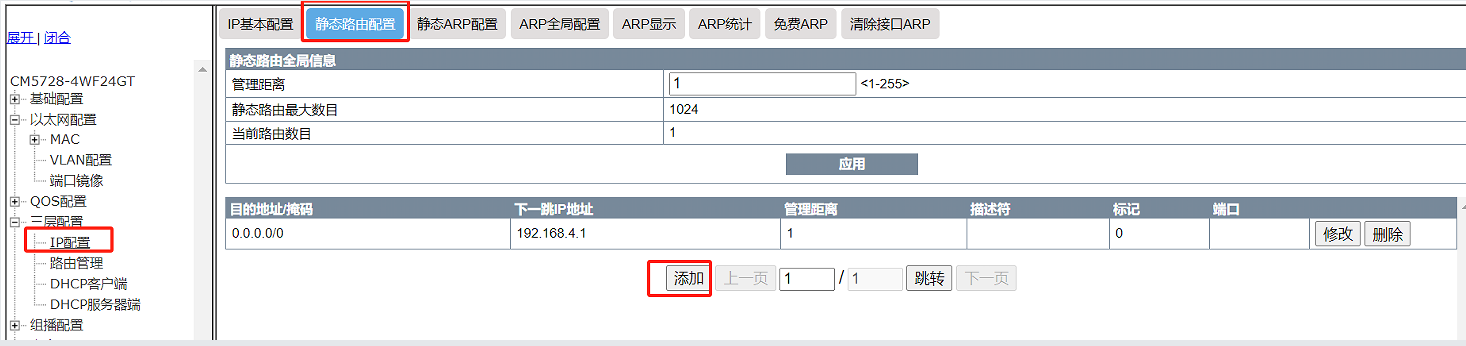

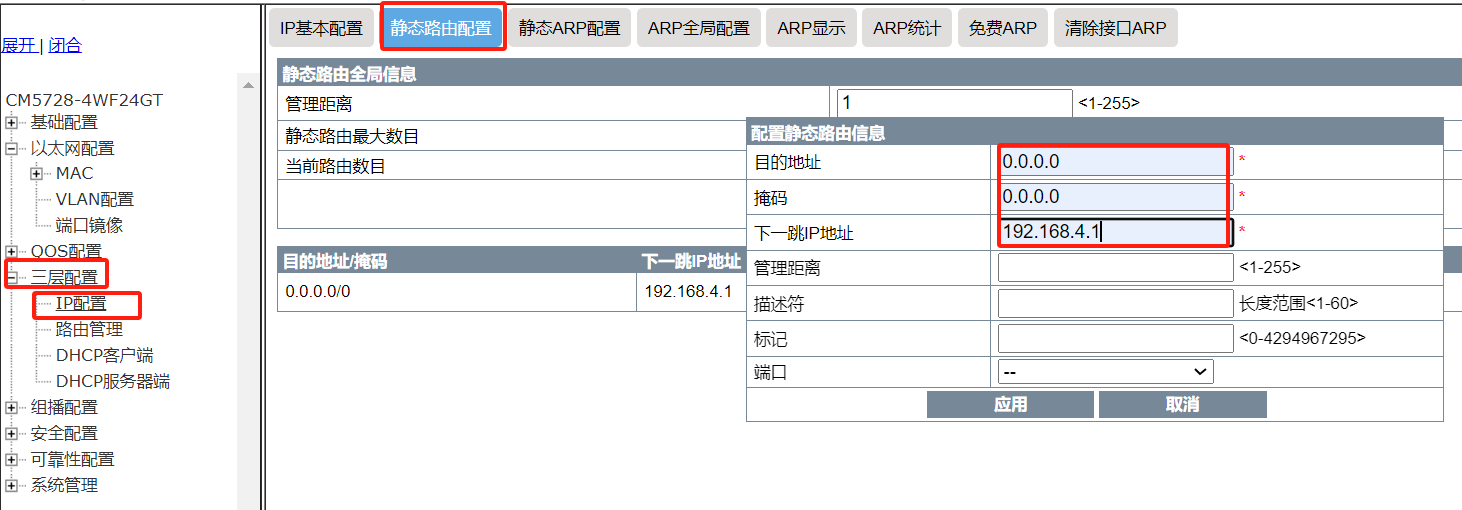

4.配置靜態路由

1)查找功能選項/IP配置/靜態路由配置

2)配置靜態路由目的地址為和子網掩碼為0，表示所有數據全部往192.168.4.1這個網關上發送

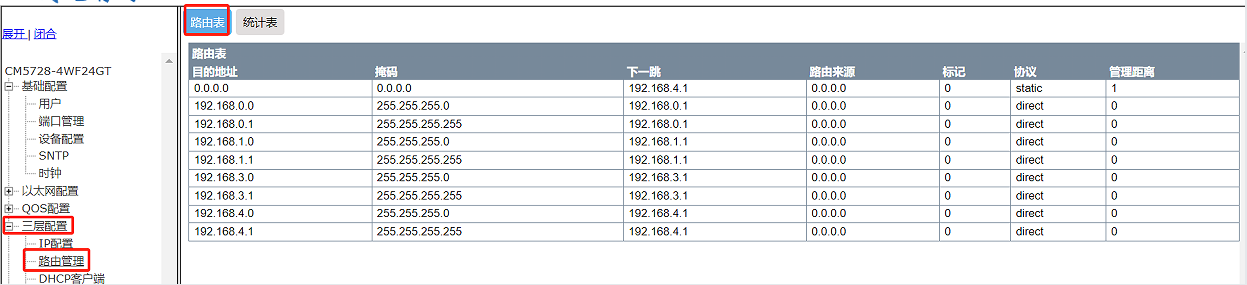

5.查看路由表

1)查找功能選項/三層配置/路由管理

6.交換機端口vlan配置

1)查找功能選項/VLAN配置/VLAN 端口

2)ge25-28連接下行接入交換機光口，級聯口都配置成trunk模式

3)trunk模式默認轉發vlan 1-4094

4) 參考ip規劃表指定業務端口添加對應vlan2-3，業務端口默認access即可

5) 將5-8端口加入vlan2；9-12加入vlan3

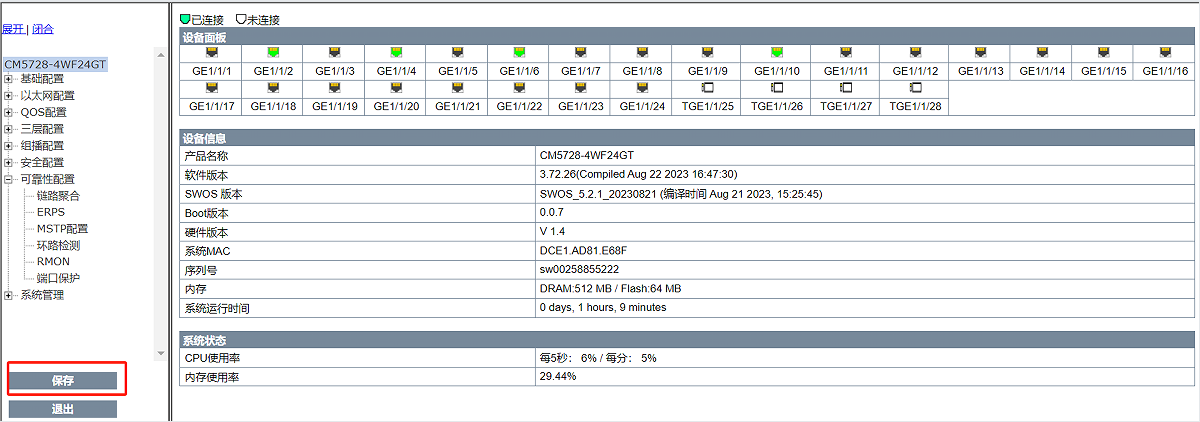

7.保存配置

1)交換機配置完成必需保存，否則交換機重啟配置恢復默認

2)點擊保存按鈕

三、前端二層交換機配置

1.遠程配置前端二層交換機

1)技術工程師可以在三層交換機上往前端二層進行配置

2)電腦連接三層交換機g13-23任一端口

2.瀏覽器登入交換機

web頁面：http://192.168.1.254，默認賬號：admin，默認密碼：admin

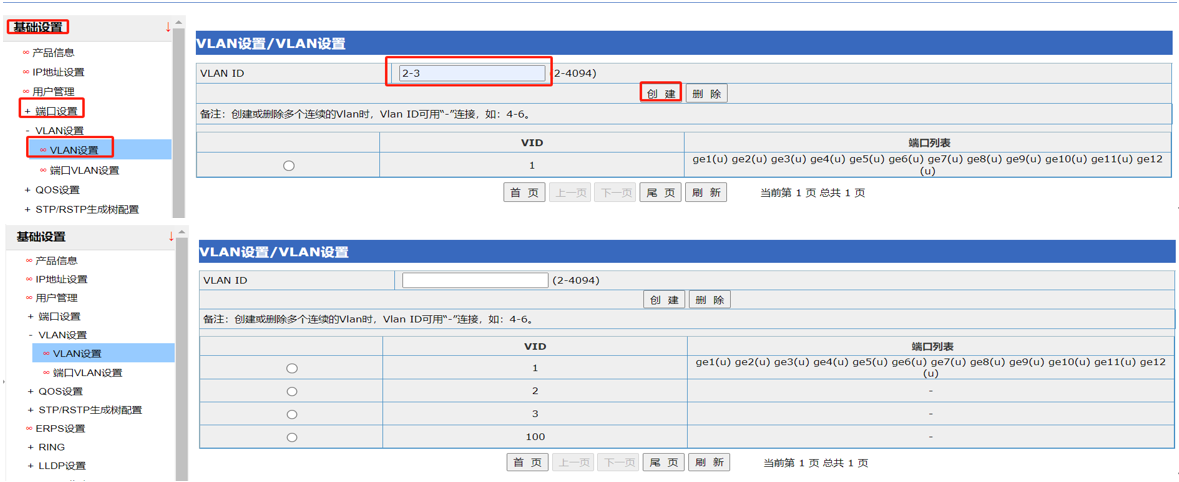

3.添加vlan：

1)功能選項/基礎配置/vlan設置

2)添加vlan2-3

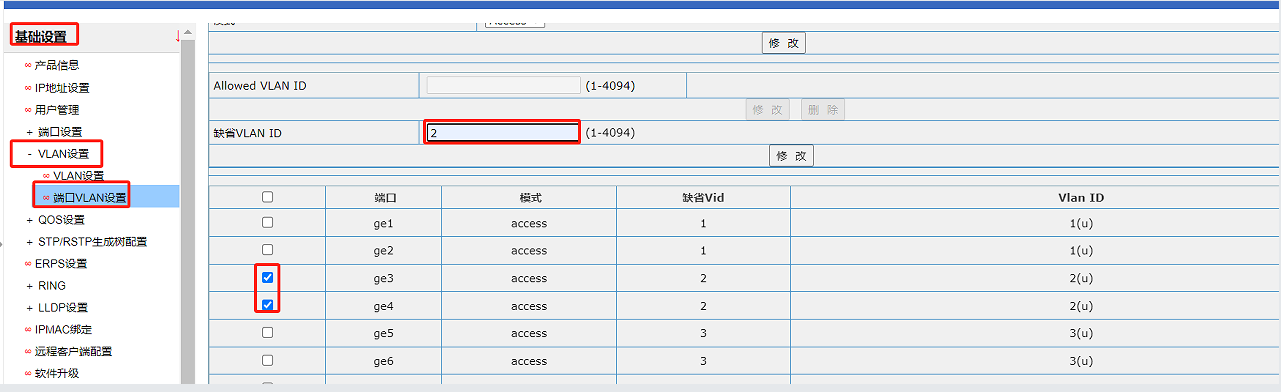

4.端口vlan配置：

1)功能選項/基礎配置/vlan設置/端口vlan設置。

2)修改ge9、ge10端口模式為trunk。通過vlan1、2、3、100。

3) 將ge3、ge4端口加入vlan2，ge5、ge6端口加入vlan3

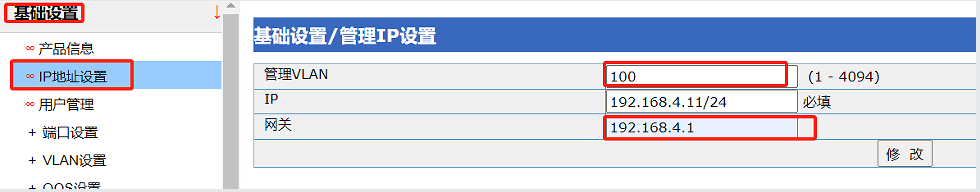

5.修改管理vlan為100

1)功能選項/IP地址設置

2)修改管理vlan，添加網關：192.168.4.1

不配置網關的話不能訪問其他子網的設備，數據無法確定發送方向。

6.保存配置

1)電腦連接三層交換機g24端口

1)交換機配置完必需保存，否則交換機重啟配置恢復默認；

2)功能選項基礎設置/保存重啟，點擊保存按鈕。

7.下載交換機配置

2)打開tftp小程序，選擇自己的電腦IP地址

3)交換機功能選項/配置文件管理/備份交換機配置文件

4)TFTP Server IP地址：192.168.4.128，文件名sw.cfg

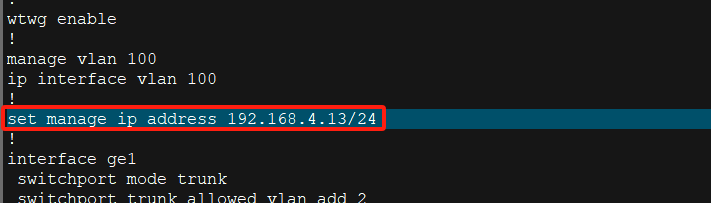

8.修改交換機配置文件。

(1)在網絡中交換機數量比較多的情況下，使用配置文件導入能減少工程師的工作量

(2)修改IP地址為下一臺交換機的IP地址

9.將修改后的交換機配置導入其他未配置的交換機中。

(1)交換機功能選項/配置文件管理/備份交換機配置文件

(2)TFTP Server IP地址：192.168.1.128，文件名sw.cfg。

四、什么是三層交換機路由（VLANIF）

VLANIF接口是一種三層的邏輯接口，支持VLAN Tag的剝離和添加，因此可以通過VLANIF接口實現VLAN之間的通信。VLANIF接口編號與所對應的VLAN ID相同。

五、靜態路由

（1）靜態路由的基本格式： ip route 目標網段目的子網下一跳

（2）默認路由：所有數據（源地址）全部往192.168.4.1這個網關上發送。就是說你這個設備上有多少IP發送數據包，全部發到地址為192.168.4.1這個設備上去

配置：ip route 0.0.0.0 0.0.0.0 192.168.4.1

（3）檢查路由表：show ip route show ip route detail

六、網關

網關就是要去別的網絡的時候，把報文首先發送到的那臺設備。網關就是當前主機的默認路由。

七、命令行配置

1.Telnet命令行操作

1)Win+R輸入CMD

2)C:Usersxxxxxx>telnet 192.168.0.1

Username:admin

Password:admin

Switch>en

Switch#config

Switch(config)#create vlan 2,3,100 active //批量創建VLAN2、VLAN3，vlan100

Switch(config)#int vlan 2 //進入vlan2 的配置模式

Switch(config-vlan2)#ip add 192.168.1.1 255.255.255.0 //給vlan2添加IP地址。

Switch(config-vlan2)#int vlan 3

Switch(config-vlan3)#ip add 192.168.3.1 255.255.255.0

Switch(config-vlan3)#int vlan 100

Switch(config-vlan100)#ip add 192.168.4.1 255.255.255.0

Switch(config-vlan100)#exit

Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.4.1 //設置默認路由

Switch(config)#interface range gigaethernet 1/1/1-4

Switch(config-range)#switchport mode trunk //將1-4號接口配置為trunk

Switch(config-range)#interface range gigaethernet 1/1/5-8

Switch(config-range)#switchport access vlan 2 //將5-8號接口加入vlan2

Switch(config-range)#interface range gigaethernet 1/1/9-12

Switch(config-range)#switchport access vlan 3 //將9-12號接口加入vlan3

Switch#wr //保存配置

Switch(config)#no ip route 0.0.0.0 0.0.0.0 192.168.4.1 //刪除默認路由

Switch(config)#no int vlan 15 //刪除三層vlan15接口

Switch(config)#no vlan 15 //刪除vlan15

二層交換機配置：

1) C:Usersxxxxxx>telnet 192.168.1.254

Username:admin

Password:admin

Switch>en

Switch#config

ISW(config)#vlan data

ISW(config-vlan)#vlan 100,2,3 //創建vlan2、3、100

ISW(config)#int range ge1 - 2

ISW(config-if-range)#sw mode trunk //將1、2號端口設置為trunk

ISW(config-if-range)#sw trunk allowed vlan add 2,3,100 //設置通過的vlan為2、3、100。

ISW(config)#int range ge9 - 12

ISW(config-if-range)#sw mode trunk //將9、10、11、12號端口設置為trunk

ISW(config-if-range)#sw trunk allowed vlan add 2,3,100 //設置可通過的vlan為2、3、100.

ISW(config)#int range ge3 - 4

ISW(config-if-range)#sw acc vlan 2 //將端口3、4加入vlan2

ISW(config)#int range ge5 - 6

ISW(config-if-range)#sw acc vlan 3 //將端口5、6加入vlan3

ISW(config-if-range)#ex

ISW(config)#manage vlan 100

ISW(config)#ip int vlan 100 //修改管理vlan為100

ISW(config)#ip route 0.0.0.0/0 182.168.4.1 //設置交換機網關

Switch#wr //保存配置
