三層交換機37/57系列RSTP環網配置
來源：源拓光電發布日期：2025-02-28 09:51:18
一、Web界面配置

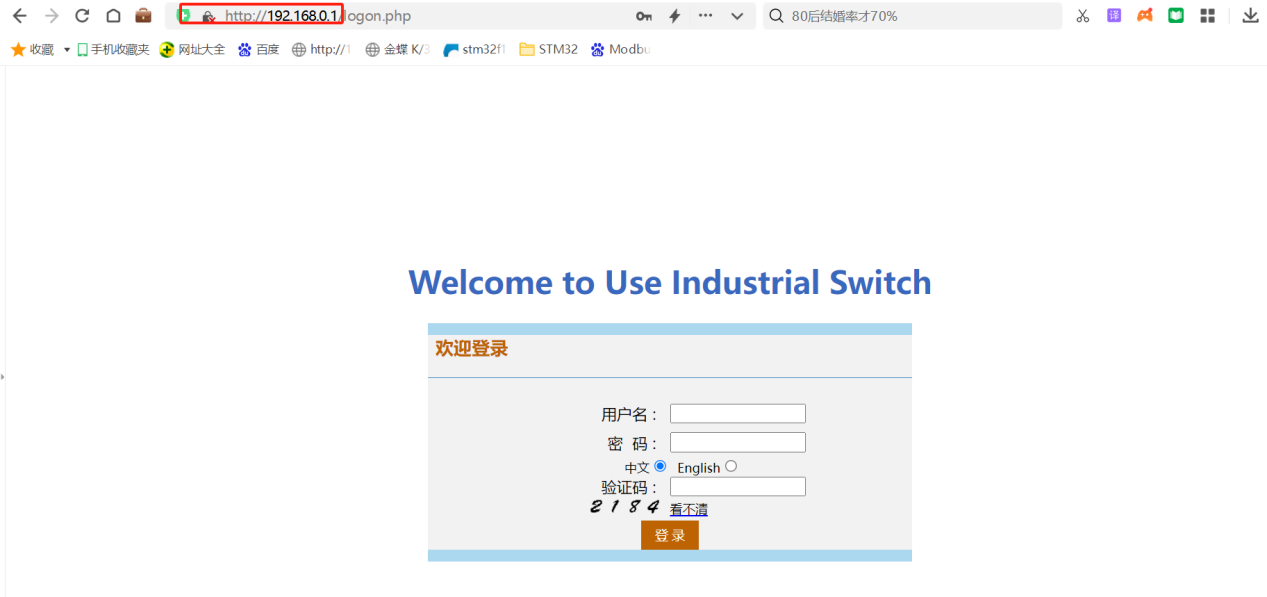

1.瀏覽器登入交換機
web頁面：http://192.168.0.1，默認賬號：admin，默認密碼：admin

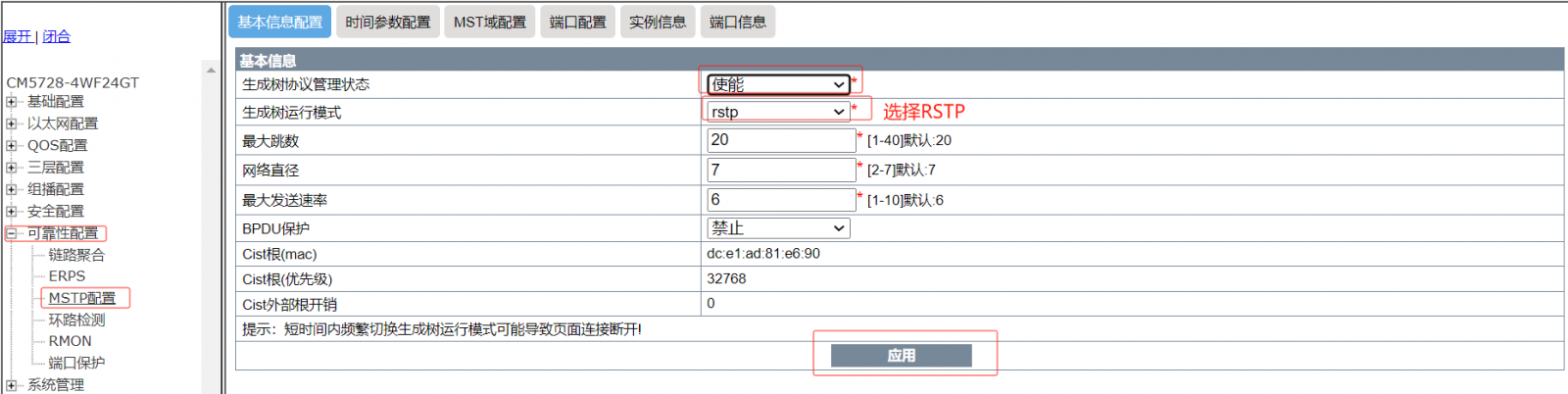

2.開啟RSTP環網功能
瀏覽器輸入交換機IP登入管理頁面，功能選項可靠性配置/MSTP配置/基本信息配置，生成樹協議管理狀態選擇使能，生成樹運行模式選擇RSTP（默認為MSTP），點擊應用。
使能-開啟生成樹
禁止-關閉生成樹

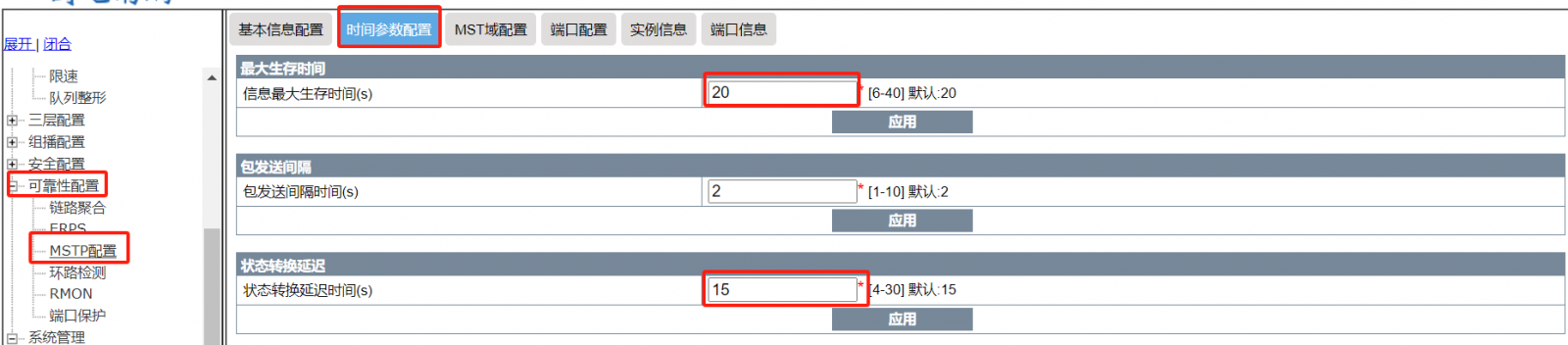

3.交換機RSTP環網數量設置
(1) RSTP環網20臺設置
① 設置最大跳數為20，最大生存時間為20，狀態轉換延遲為15（默認配置）;
(2) RSTP環網40臺設置
① 設置最大跳數為40，最大生存時間為40，狀態轉換延遲為30;
4.選擇環網端口
交換機開啟RSTP功能以后，端口全部啟用RSTP功能。
5.保存配置
1)配置完環網功能必需保存，否則交換機重啟配置恢復默認；
2)點擊保存按鈕。
二、交換機根橋設置
1.什么情況下需要設置根橋-根交換機
1)單環狀態下都可以不用設置根交換機；
2)多環狀態下最好設置中心為根交換機（根橋），多環內只允許1臺根交換機；
根交換機優先級：4096（只允許1臺）
其它交換機優先級：32768（默認）
2.三層交換機根橋配置
1)可靠性配置/MSTP配置/MST域配置/域實例信息，點擊修改
2) 在域實例信息中選擇修改優先級或開啟指定根來設置根交換機
① 修改優先級設置根橋

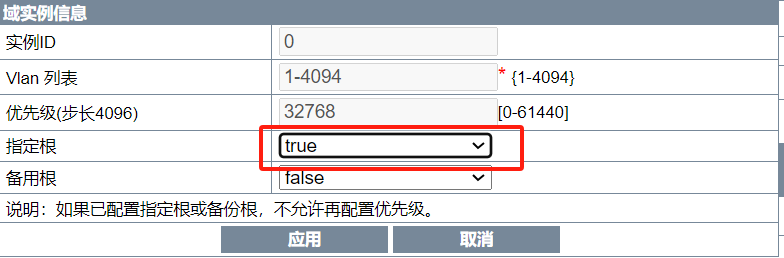

② 開啟指定根功能設置根橋
? true：配置為根設備
? false：不配置為根設備

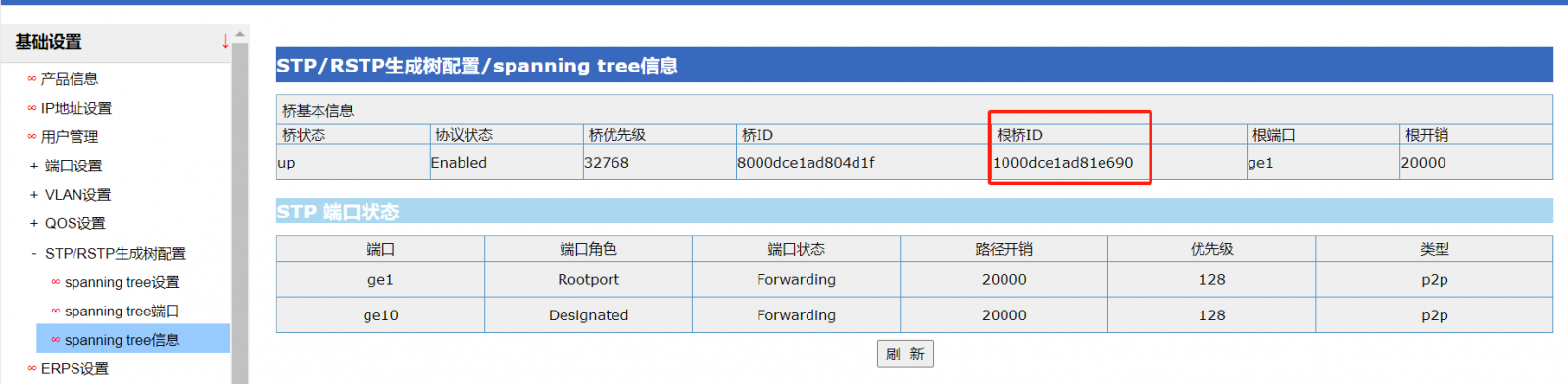

3.查看環網交換機學習狀態
1)中心交換機學習根橋是自己MAC，橋MAC與根橋MAC一樣；
2)環內其它交換機橋ID是自己MAC信息，根橋ID都是中心交換機橋MAC信息，多環內如果出現2個根橋ID，網絡會出現廣播風暴；
三、如何獲取相鄰交換機ip
1. 為什么要用lldp協議（鄰居發現協議）
1) 交換機在配置過程中經常有漏配置或配置后未保存，導致重啟后交換機恢復默認，同時也導致環網運行一段時間出現風暴等問題；
2) 技術工程師為了配置交換機功能，跑到每個交換機安裝點位進行配置，很浪費時間；
3) 工業交換機現場光纖連接都正常情況下，工程師可以在機房遠程配置每臺交換機，最大程度利用交換機的每個功能減少工作量，提升運維技能，交換機默認是開啟LLDP鄰居發現協議，調試電腦連接中心機房內環網交換機，登入網頁查找到LLDP協議，可以確認中心交換機光口連接下一臺交換機ip等信息，以此類推登入每一臺交換機都可以獲取到下一臺交換機ip，根據現場安裝圖可總結出每個點位交換機ip地址，并制作好交換機點位ip規劃表；
4) CM5728默認關閉LLDP鄰居發現協議；

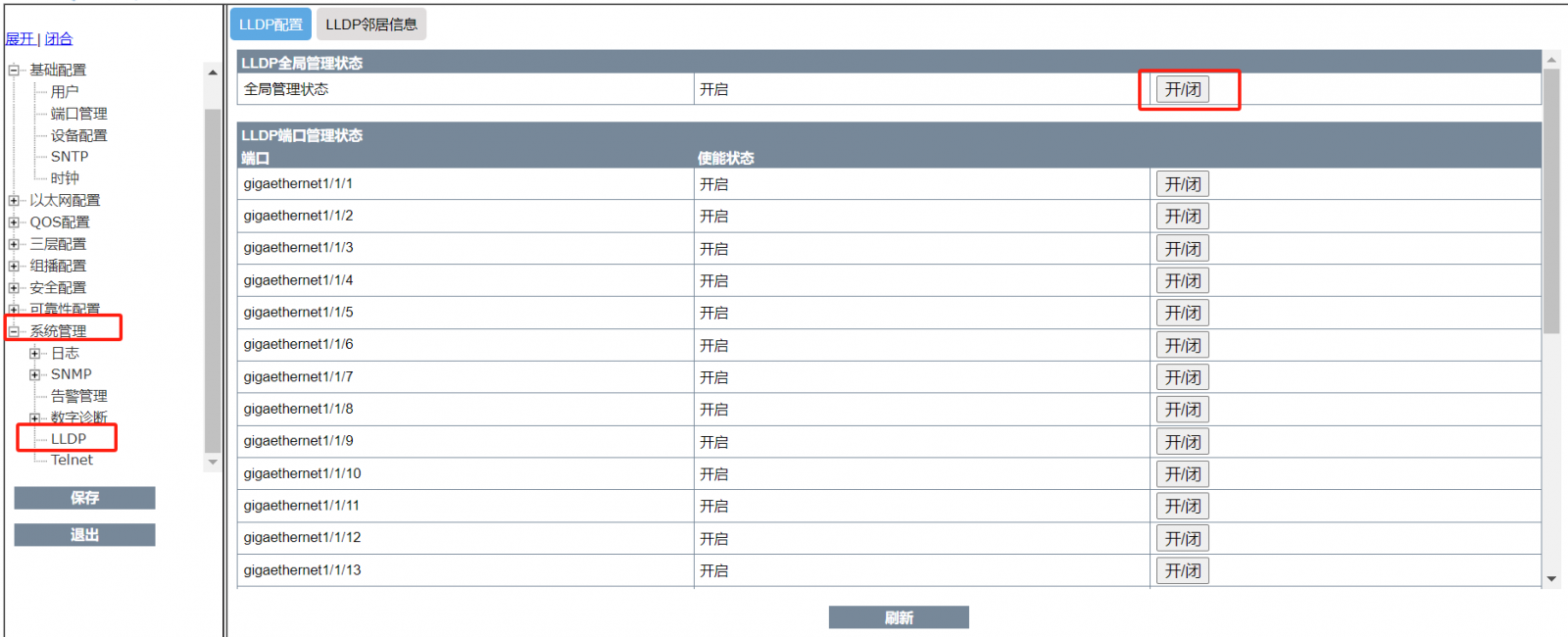

① 功能選項系統管理LLDPLLDP配置
② 點擊LLDP全局管理狀態的開/閉按鍵
2.LLDP查看鄰居信息
1)功能選項系統管理LLDPLLDP鄰居信息
2)LLDP信息表內查看光口獲取相鄰交換機ip
a.ge1/1/4連接下臺交換機ip-192.168.1.14
b.ge1/1/6連接下臺交換機ip-192.168.1.12
c.ge1/1/10 連接下臺交換機ip-192.168.1.11
d.ge1/1/12 連接下臺交換機ip-192.168.1.10
.png)
四、命令行配置
1.Telnet命令行操作
1)Win+R輸入CMD
2)C:Usersxxxxxx>telnet 192.168.0.1
Username:admin
Password:admin
Switch>en
Switch#config
Switch(config)#spanning-tree enable //開啟全局生成樹
Switch(config)#spanning-tree mode rstp //選擇生成樹模式為RSTP
2.RSTP環網40臺設置
Switch(config)#spanning-tree max-age 40 //設置最大老化時間為40
Switch(config)#spanning-tree max-hops 40 //設置最大跳數為40
Switch#write //保存配置
Switch(config)#interface gigaethernet 1/1/1 //進入1/1/1端口
Switch(config-gigaethernet1/1/1)#spanning-tree disable //關閉1/1/1端口生成樹功能
3.設置根橋交換機
1)Switch(config)#spanning-tree priority 4096 //設置根橋優先級為4096
2)Switch(config)#spanning-tree root primary //配置交換機為主根交換機
Switch(config)#no spanning-tree root //關閉指定根功能
Switch(config)#no spanning-tree root //關閉指定根功能
