RS6000系列RSTP環網配置
來源：源拓光電發布日期：2025-02-28 08:45:33
一、Web界面配置

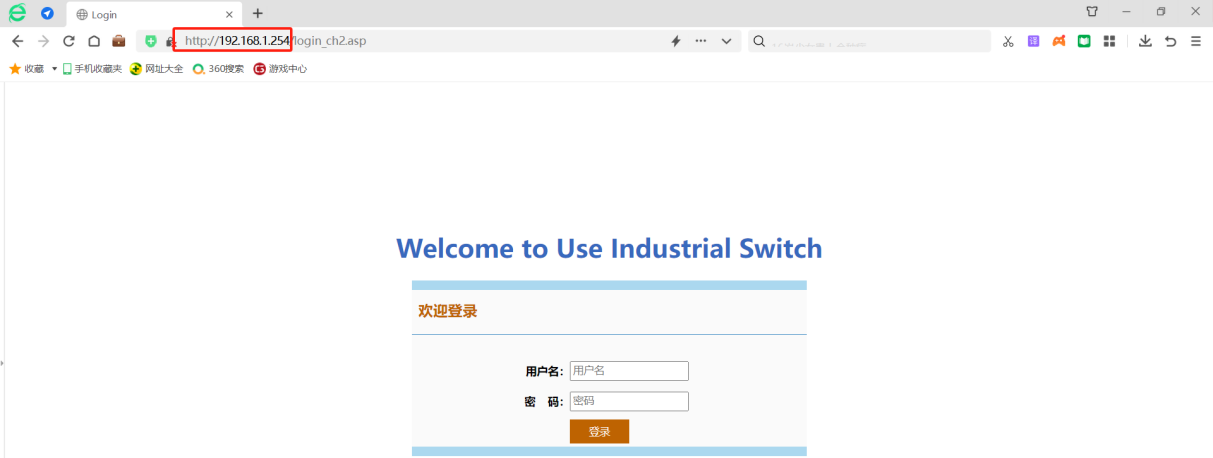

1.瀏覽器登入交換機
web頁面：http://192.168.1.254，默認賬號：admin，默認密碼：admin
2.開啟RSTP環網功能
瀏覽器輸入交換機IP登入管理頁面，功能選項基礎設置/STP/RSTP設置/spanning tree設置/STP開關選擇Enable-修改。
Enable-開啟快速生成樹
Disable-關閉快速生成樹

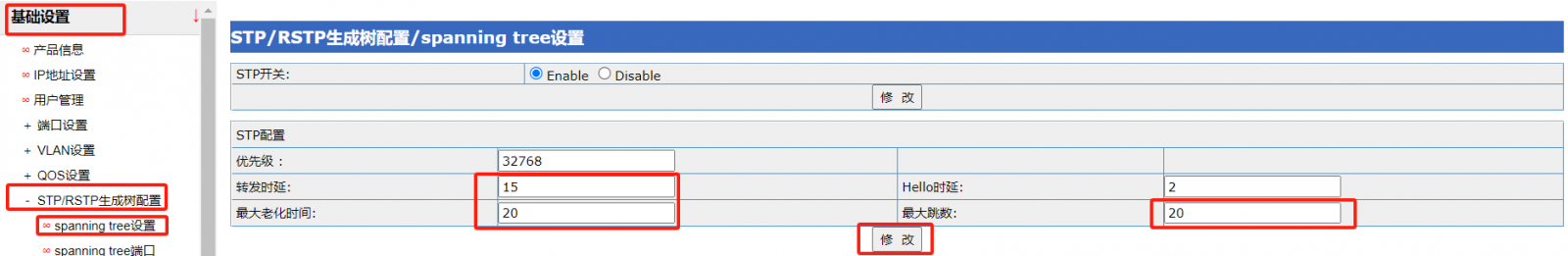

3.交換機RSTP環網數量設置
(1)RSTP環網20臺設置
①設置轉發時延為15，最大老化時間為20，最大跳數為20（默認配置）;

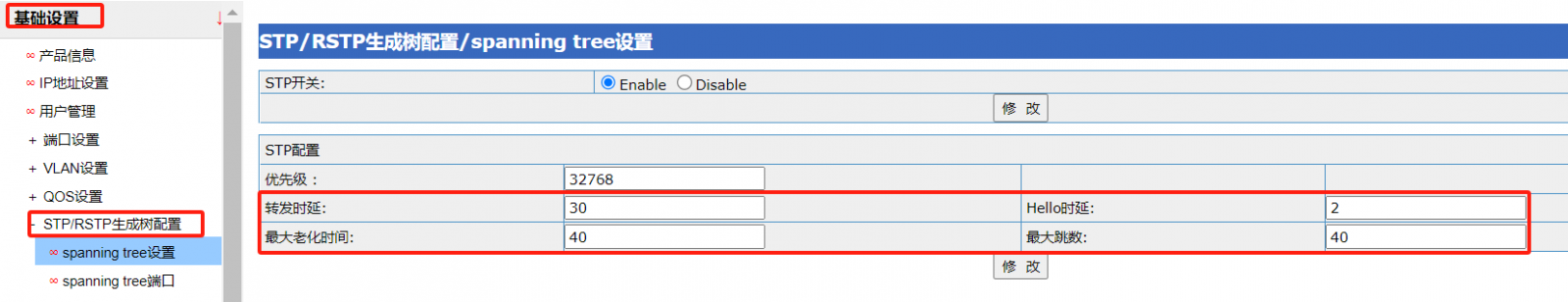

(2)RSTP環網40臺設置
①設置轉發時延為30，最大老化時間為40，最大跳數為40;

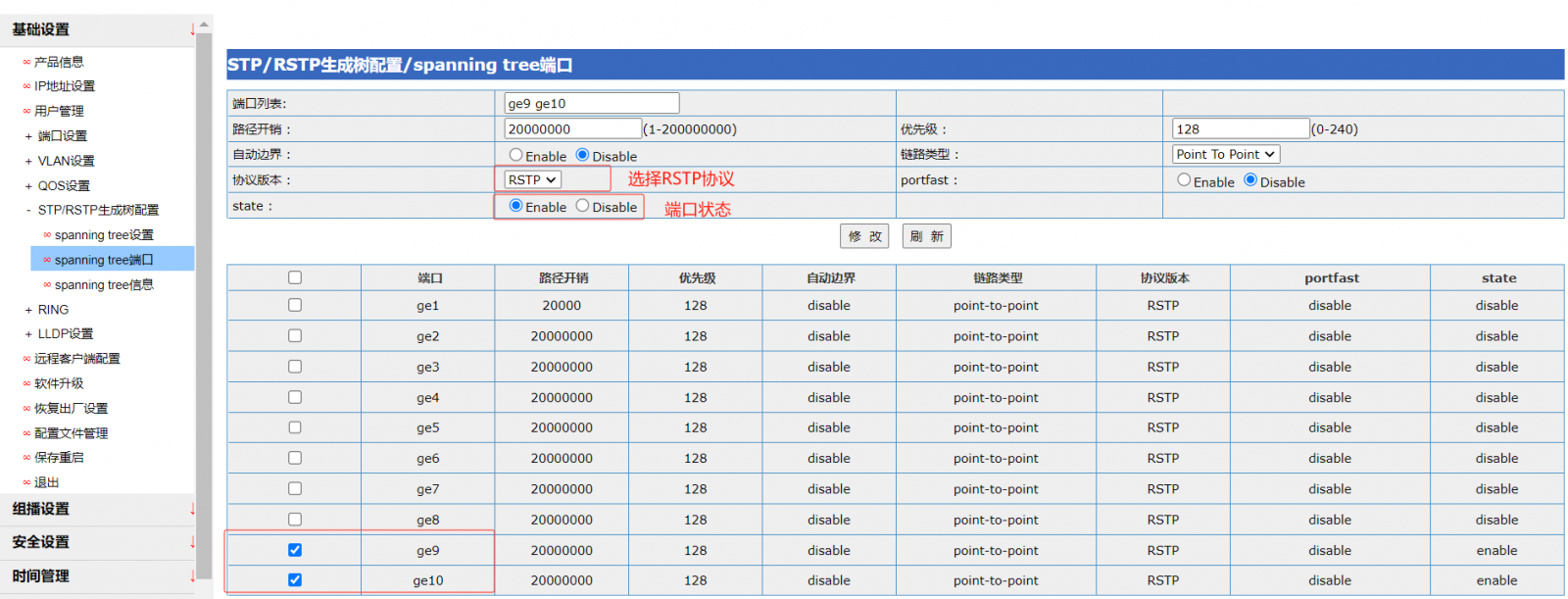

4.選擇環網端口
1)STP/RSTP生成樹配置/spanning tree端口設置-協議版本-RSTP；
2)選擇需要開啟環網端口，交換機全端口都支持配置環網；
3)現場使用默認都會開啟光口環網，勾選ge9-10端口state狀態修改為Enable點擊修改。

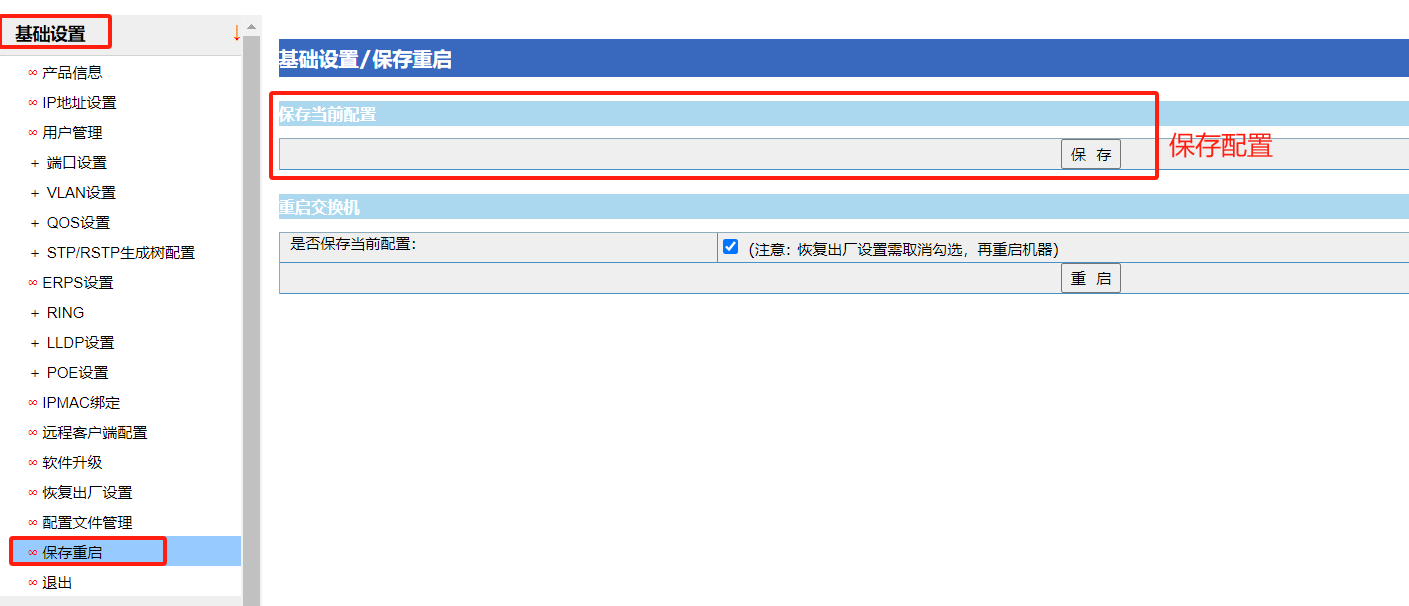

5.保存配置
1)配置完環網端口功能必需保存，否則交換機重啟配置恢復默認；
2)功能選項基礎設置/保存重啟，點擊保存按鈕。
二、命令行配置
1.Telnet命令行操作
1)Win+R輸入CMD
2)C:Usersxxxxxx>telnet 192.168.1.254
Username:admin
Password:admin
Switch>en
Switch#con t
Switch(config)#multiple-spanning-tree enable //開啟生成樹
2.RSTP環網20臺設置
Switch(config)#int range ge9 - 10 //選擇ge9-10端口
Switch(config-if-range))# mstp //開啟端口生成樹功能
Switch(config-if-range))#exit //退出
Switch(config)#exit
Switch#writ
3.RSTP環網40臺設置
Switch(config)#spanning-tree mst config //進入生成樹配置
Switch(config-mst)#forward-time 30 //設置轉發時延為30
Switch(config-mst)#max-age 40 //設置最大老化時間為40
Switch(config-mst)#max-hops 40 //設置最大跳數為40
Switch(config)#int range ge9 - 10 //選擇ge9-10端口
Switch(config-if-range))# mstp //開啟端口生成樹功能
Switch(config-if-range)#exit //退出當前模式
Switch(config)#exit
Switch#write //保存配置
三、快速修改交換機IP
1.交換機出廠默認IP都是192.168.1.254
1)交換機未修改管理ip造成沖突，網頁登入不確認進入哪臺交換機；

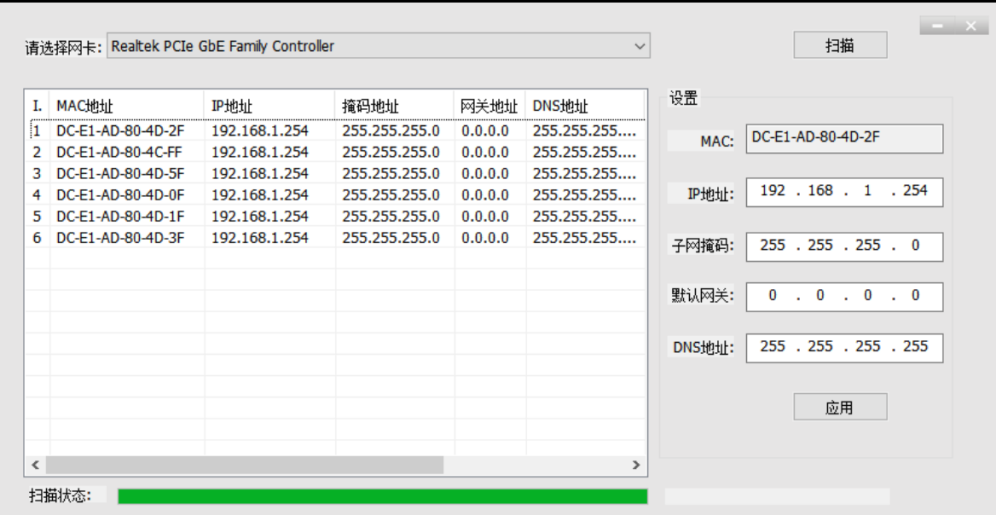

2)打開WT-SWITCH小程序工具掃描網絡中全部交換機；

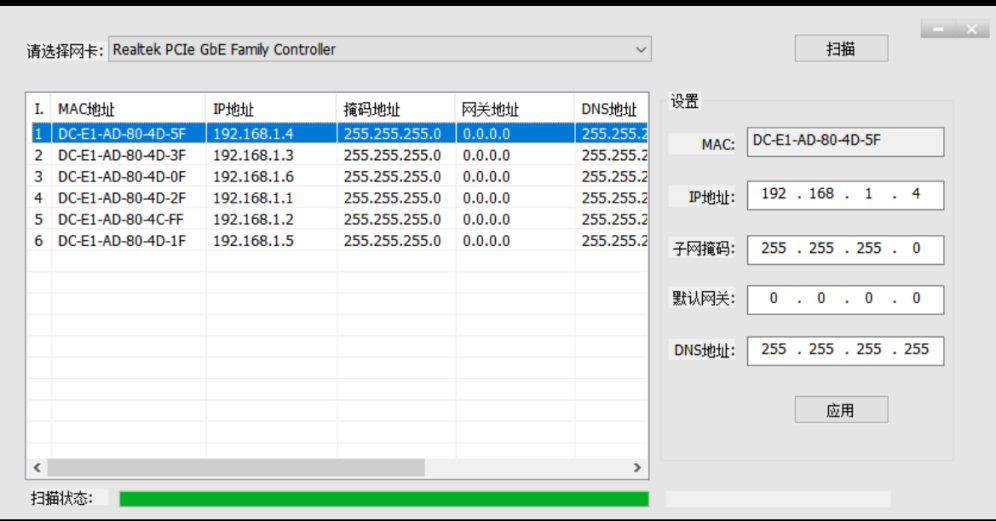

3)根據網絡規劃表進行修改交換機管理ip地址；
.png)
4)使用WT-SWITCH小程序掃描交換機必需關掉防火墻功能（控制面板系統和安全Windows Defender 防火墻自定義設置）；
四、交換機根橋設置
1.什么情況下需要設置根橋-根交換機
1)單環狀態下都可以不用設置根交換機；
2)多環狀態下最好設置中心為根交換機（根橋），多環內只允許1臺根交換機；

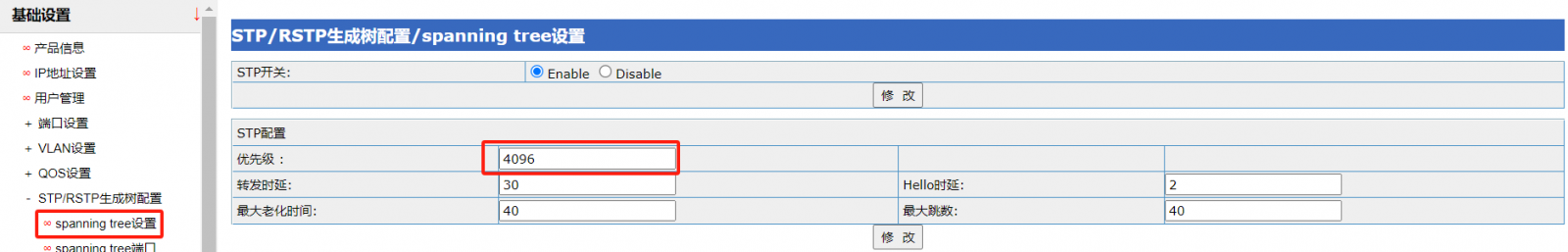

根交換機優先級：4096（只允許1臺）

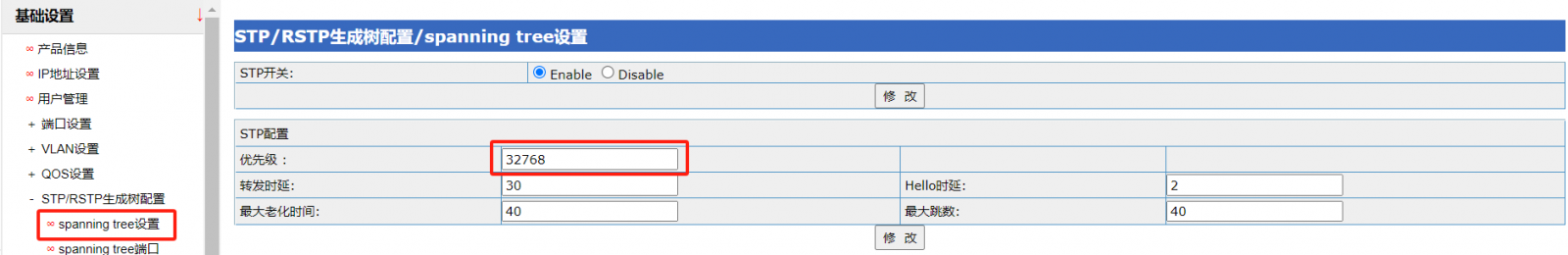

其它交換機優先級：32768（默認）
根交換機優先級：4096
其它交換機優先級：32768（默認）

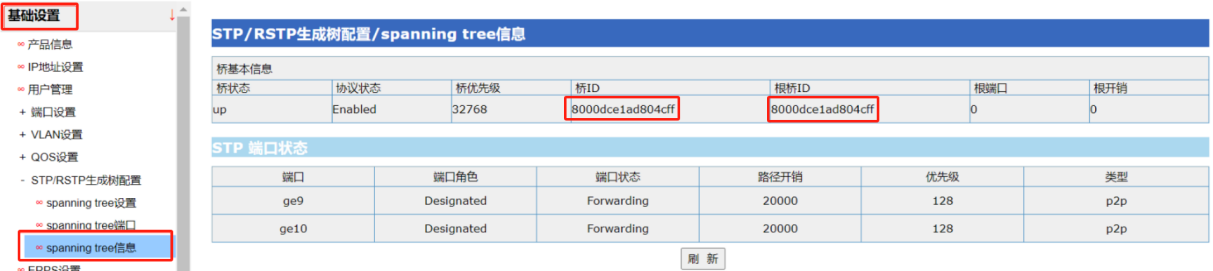

2.查看環網交換機學習狀態
1)中心交換機學習根橋是自己MAC，橋ID與根橋ID一樣；
2)環內其它交換機橋ID是自己MAC信息，根橋ID都是中心交換機MAC信息，多環內如果出現2個根橋ID，網絡會出現廣播風暴；
五、如何獲取相鄰交換機ip
1.為什么要用lldp協議（鄰居發現協議）
1)交換機在配置過程中經常有漏配置或配置后未保存，導致重啟后交換機恢復默認，同時也導致環網運行一段時間出現風暴等問題；
2)技術工程師為了配置交換機功能，跑到每個交換機安裝點位進行配置，很浪費時間；
3)工業交換機現場光纖連接都正常情況下，工程師可以在機房遠程配置每臺交換機，最大程度利用交換機的每個功能減少工作量，提升運維技能，交換機默認是開啟LLDP鄰居發現協議，調試電腦連接中心機房內環網交換機，登入網頁查找到LLDP協議，可以確認中心交換機光口連接下一臺交換機ip等信息，以此類推登入每一臺交換機都可以獲取到下一臺交換機ip，根據現場安裝圖可總結出每個點位交換機ip地址，并制作好交換機點位ip規劃表；
4)RS6310默認開啟LLDP鄰居發現協議；

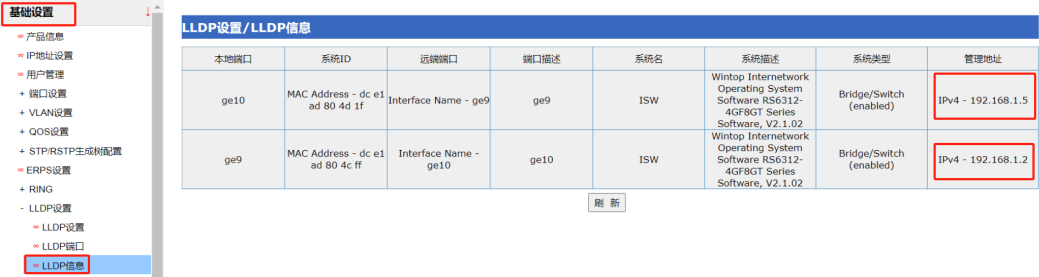

2.LLDP查看鄰居信息
1)功能選項基礎設置LLDP設置LLDP信息
2)LLDP信息表內查看光口獲取相鄰交換機ip
a.ge10連接下臺交換機ip-192.168.1.5
b.ge9連接下臺交換機ip-192.168.1.2
