RS636環網RSTP配置
來源：源拓光電發布日期：2025-02-25 17:36:09
一、Web頁面配置

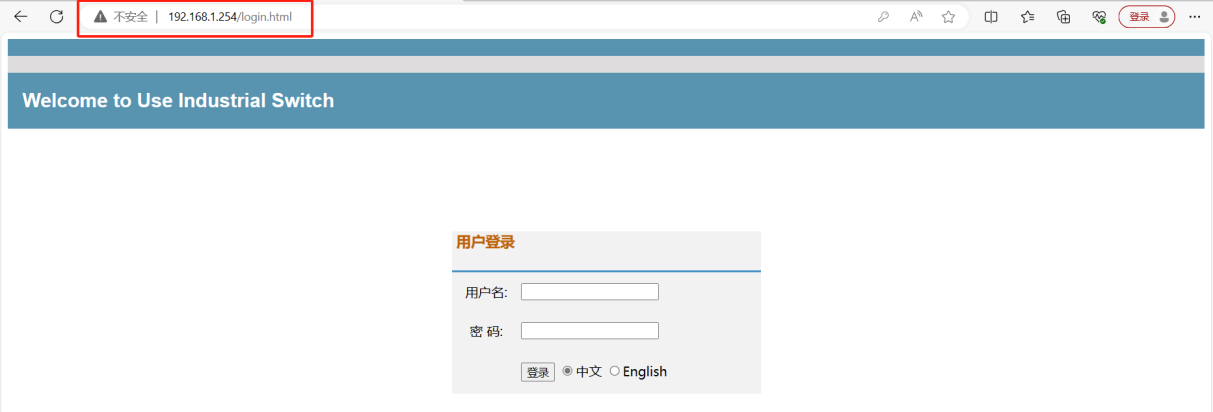

(1)瀏覽器登陸
交換機ip默認為192.168.1.254；默認賬號：admin；，默認密碼：admin；
(2)開啟環網RSTP功能
RS636默認開啟RSTP環網，環網端口默認關閉
輸入交換機IP進入管理頁面，進入Web點設備控制/STP/系統配置可以看到生成樹模式為RSTP模式默認開啟
(3)交換機RSTP環網數量設置
① RSTP環網20臺設置

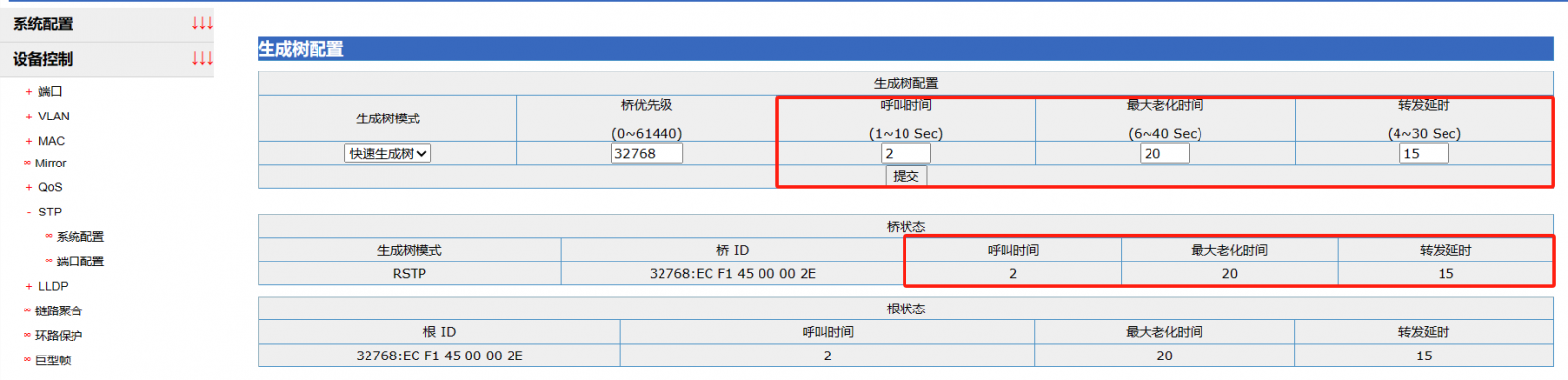

1) 設置呼叫時間為2，最大老化時間為20，轉發延時為15（默認配置）
② RSTP環網40臺配置
1) 設置呼叫時間為2，最大老化時間為40，轉發延時為30
(4)選擇環網端口
① 設備控制/STP/端口配置
② 選擇需要開啟環網端口，交換機全端口都支持配置環網
③ 現場使用默認都會開啟光口環網，勾選ge5-6端口類型修改為非邊緣端口點擊修改
(5)保存配置：
① 配置完環網端口功能必需保存，否則交換機重啟配置恢復默認，

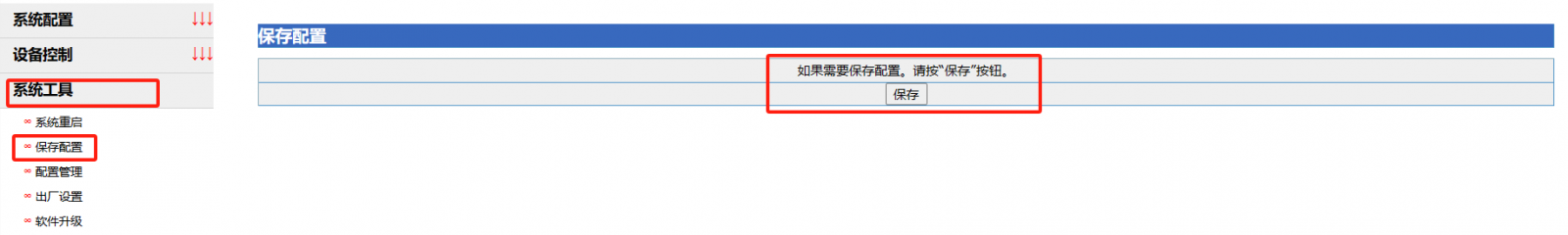

② 系統工具/保存配置/點擊保存
二、快速修改交換機IP
(1)交換機出廠默認IP都是192.168.1.254
① 交換機未修改管理ip造成沖突，網頁登入不確認進入哪臺交換機；

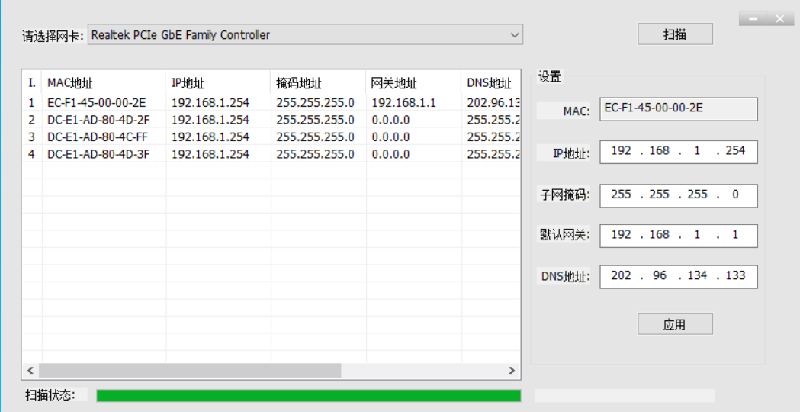

② 打開WT-SWITCH小程序工具掃描網絡中全部交換機；
.png)

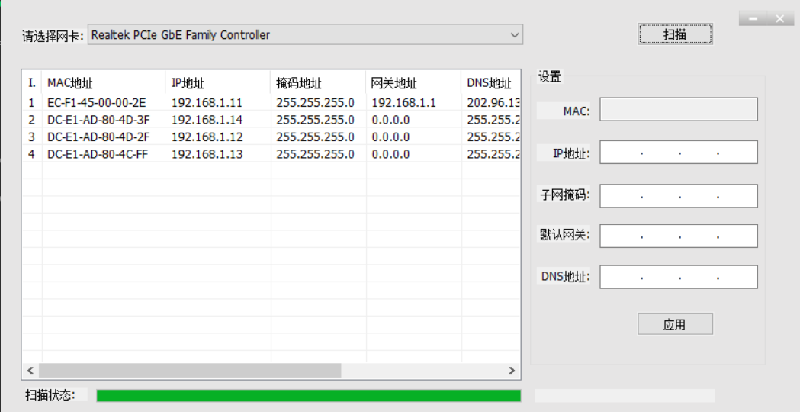

③ 根據網絡規劃表進行修改交換機管理ip地址；
.png)

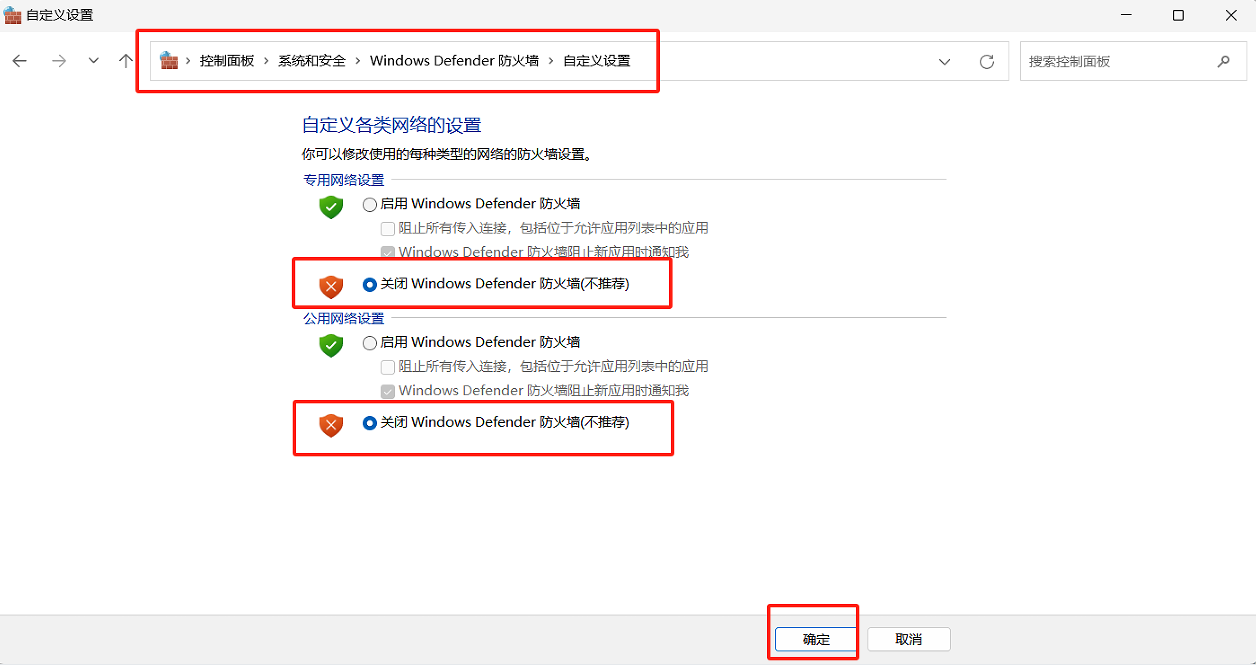

④ 使用WT-SWITCH小程序掃描交換機必需關掉防火墻功能（控制面板系統和安全Windows Defender 防火墻自定義設置）；
三、交換機根橋設置
(1) 什么情況下需要設置根橋-根交換機
① 單環狀態下都可以不用設置根交換機；
② 多環狀態下最好設置中心為根交換機（根橋），多環內只允許1臺根交換機；

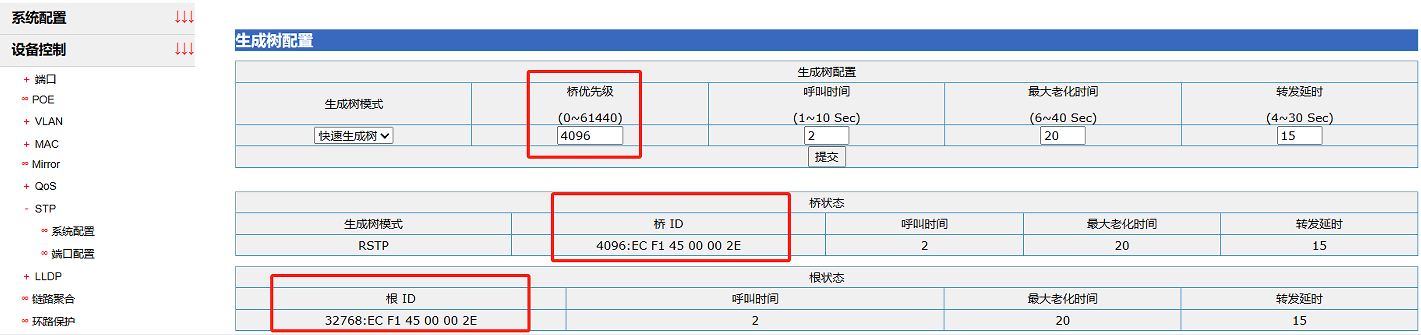

根交換機優先級：4096（只允許1臺）
其它交換機優先級：32768（默認）
根交換機優先級：4096
其它交換機優先級：32768（默認）
(2)查看環網交換機學習狀態
③ 中心交換機學習根橋是自己MAC，橋ID與根橋ID一樣；
④ 環內其它交換機橋ID是自己MAC信息，根橋ID都是中心交換機MAC信息，多環內如果出現2個根橋ID，網絡會出現廣播風暴；
四、如何獲取相鄰交換機ip
(1)為什么要用lldp協議（鄰居發現協議）
①交換機在配置過程中經常有漏配置或配置后未保存，導致重啟后交換機恢復默認，同時也導致環網運行一段時間出現風暴等問題；
②技術工程師為了配置交換機功能，跑到每個交換機安裝點位進行配置，很浪費時間；
③工業交換機現場光纖連接都正常情況下，工程師可以在機房遠程配置每臺交換機，最大程度利用交換機的每個功能減少工作量，提升運維技能，交換機默認是開啟LLDP鄰居發現協議，調試電腦連接中心機房內環網交換機，登入網頁查找到LLDP協議，可以確認中心交換機光口連接下一臺交換機ip等信息，以此類推登入每一臺交換機都可以獲取到下一臺交換機ip，根據現場安裝圖可總結出每個點位交換機ip地址，并制作好交換機點位ip規劃表；
④RS636默認開啟LLDP鄰居發現協議；
(2) LLDP查看鄰居信息

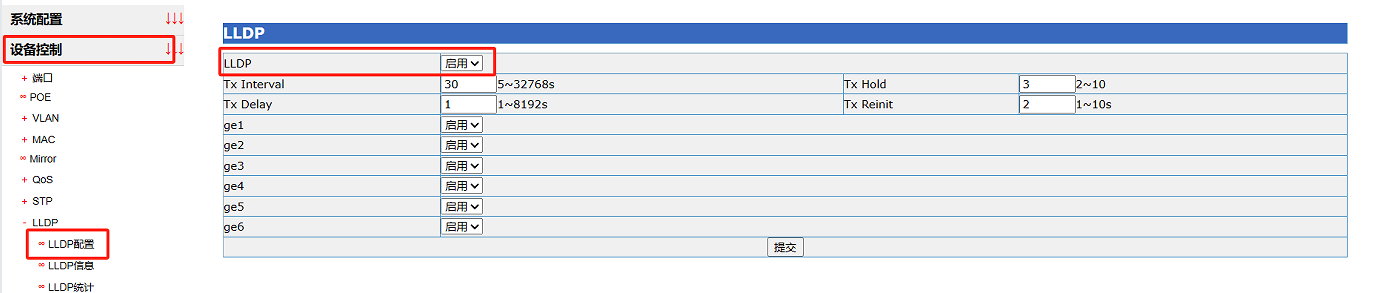

① 控制選項LLDPLLDP信息
② LLDP信息表內查看光口獲取相鄰交換機ip
1) Ge5連接下臺交換機ip-192.168.1.14
2) Ge6連接下臺交換機ip-192.168.1.12
