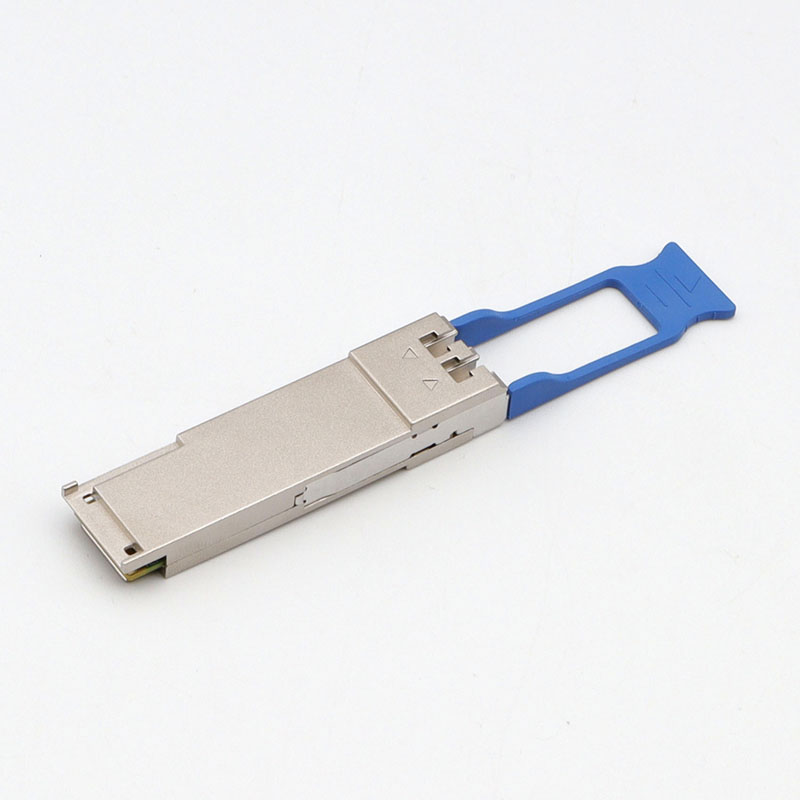

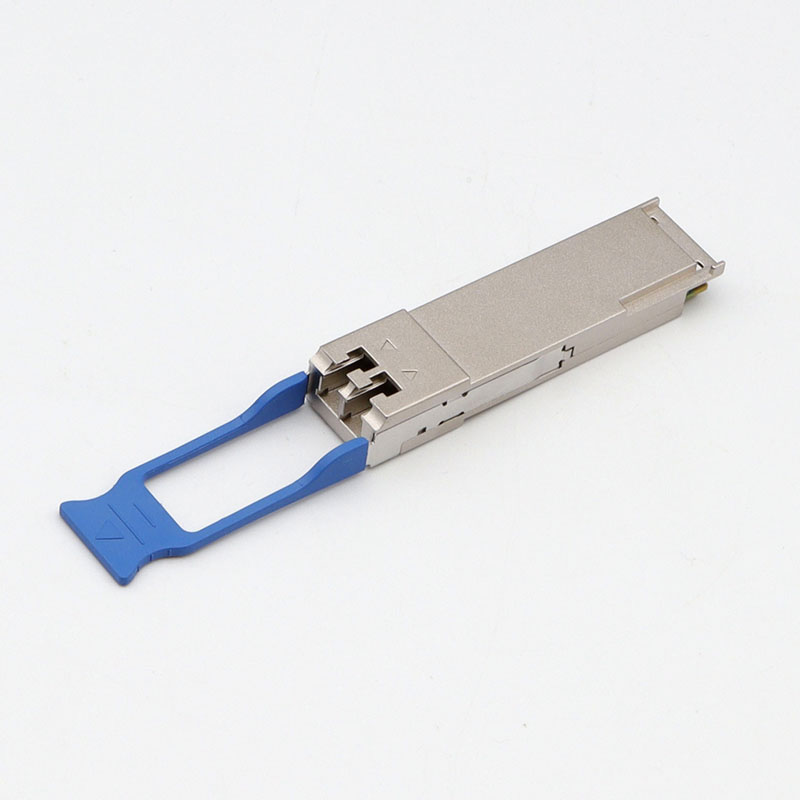

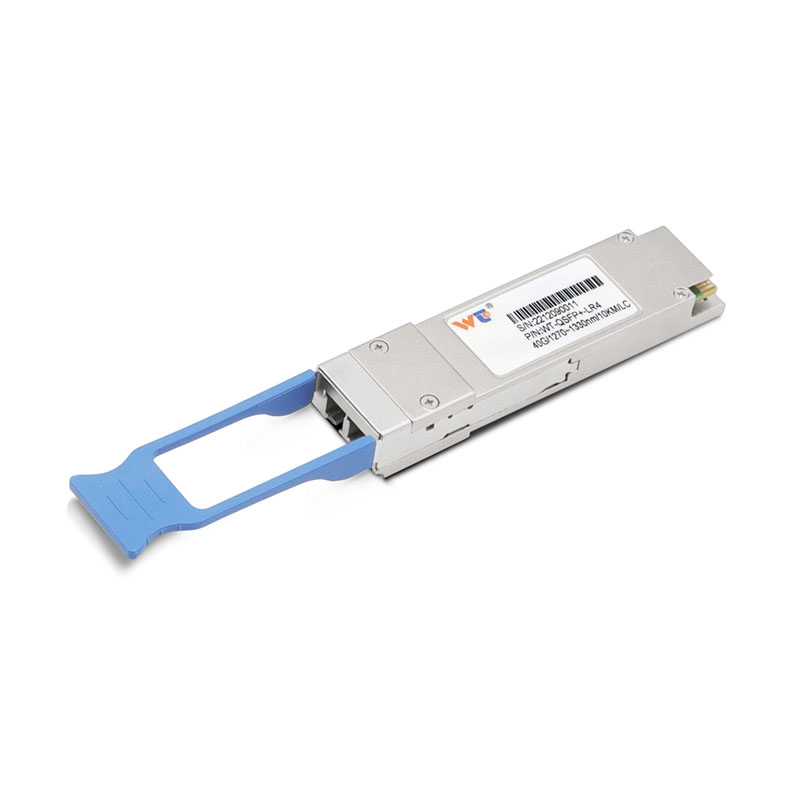

該產品是一款為 2 米至 10 公里光通信應用設計的收發器模塊，符合 IEEE P802.3ba 標準的 40GBASE-LR4 規范。該模塊將 4 個 10Gb/s 電信號輸入通道（ch）轉換為 4 個 CWDM 光信號，并將其復用為單一的 40Gb/s 光傳輸通道。在接收端，模塊將 40Gb/s 光輸入信號光解復用為 4 個 CWDM 通道信號，并將其轉換為 4 個通道的電信號輸出。4 個 CWDM 通道的中心波長為 1271nm、1291nm、1311nm 和 1331nm，符合 ITU-T G.694.2 定義的 CWDM 波長網格。該模塊采用雙工 LC 連接器作為光接口，148 針連接器作為電接口。為減少長距離系統中的光色散，該模塊必須使用單模光纖（SMF）。產品設計符合 QSFP+ 多源協議（MSA）的外形尺寸、光/電連接和數字診斷接口要求，能夠滿足包括溫度、濕度和電磁干擾在內的最苛刻外部操作條件。
WT-QSFP+ -LR4 規格參數
| 型號名 |
WT-QSFP+-LR4 |
品牌 |
源拓 |
| 封裝類型 |
QSFP+ |
傳輸速率 |
4*10Gbps |
| 波長 |
1271/1291/1311/1331nm |
傳輸距離 |
10km |
| 接口 |
LC 雙工 |
光纖類型 |
SMF |
| 發射器類型 |
DML |
接收器類型 |
PIN |
| 數據診斷 (DDM/DOM) |
Yes |
商業溫度 |
0 ~ 70°C |
| 發射光功率 |
-7~ +2.3dBm |
接收靈敏度 |
< -11.5dBm |
| 功耗 |
≤3.5w |
消光比 |
>3.5dB |
| 協議 |
IEEE 802.3ba,QSFP+ MSA,SFF-8436,SFF-8636,Infiniband 40G QDR |
質保 |
3 年 |
|
|
-
研發實力
源拓擁有10000平方英尺研發中心，已累計獲得60多項技術與發明專利，建立完善的知識產權體系。
-
性能測試
源拓光電每款產品均在專業通信設備測試平臺上進行全方位測試，確保解決方案在實際應用環境中高效穩定運行。
-
質量管理
嚴苛的質量管理和高標準物料管控體系，保障高品質、高穩定性產品。
-
1.
安裝注意事項
請將設備穩固放置，避免跌落或強烈震動；使用符合要求的電源；避免在潮濕、多塵或強電磁干擾的環境中工作。運行過程中請勿擅自拆開設備外殼，清潔時先斷電并使用干燥軟布；接口支持熱插拔，但請注意選用標準線纜和模塊。
-
2.
報告安全漏洞
如您發現與源拓光電產品相關的潛在或實際安全漏洞，或在源拓光電外部網站上發現安全問題，請將相關信息發送至我司安全事件響應團隊專用郵箱，我們的專業安全專家將及時調查并處理，并對您的身份及信息嚴格保密。
-
3.
維保服務
選擇源拓維保服務，就是選擇安心。我們將繼續秉承高效、快速、專業、完善的服務理念，為您的設備提供全方位的維修保養服務，助力企業發展。無論您需要何種維修保養服務，源拓光電都將竭誠為您提供優質、便捷、無憂的解決方案，讓您安心。
- 1、以上頁面中的數據均來自源拓光電內部實驗室，于特定測試環境下所得，實際使用中可能因產品個體差異、軟件版本和環境不同略有不同，請以實際使用的情況為準。
- 2、以上頁面中的產品圖片及屏幕內容僅作示意，實物產品效果（包括但不限于外觀、顏色、尺寸）和屏幕顯示內容（包括但不限于背景、UI、配圖）可能略有差異，請以實物為準。
- 3、由于產品批次和生產供應因素實時變化，為盡可能提供準確的產品信息、規格參數、產品特性，源拓光電可能實時調整和修訂以上頁面中的文字表述、圖片效果等內容，以求與實際產品性能、規格、指數、零部件等信息相匹配。
- 4、如遇確有進行上述修改和調整必要的情形，恕不專門通知。
