一、Web页面配置

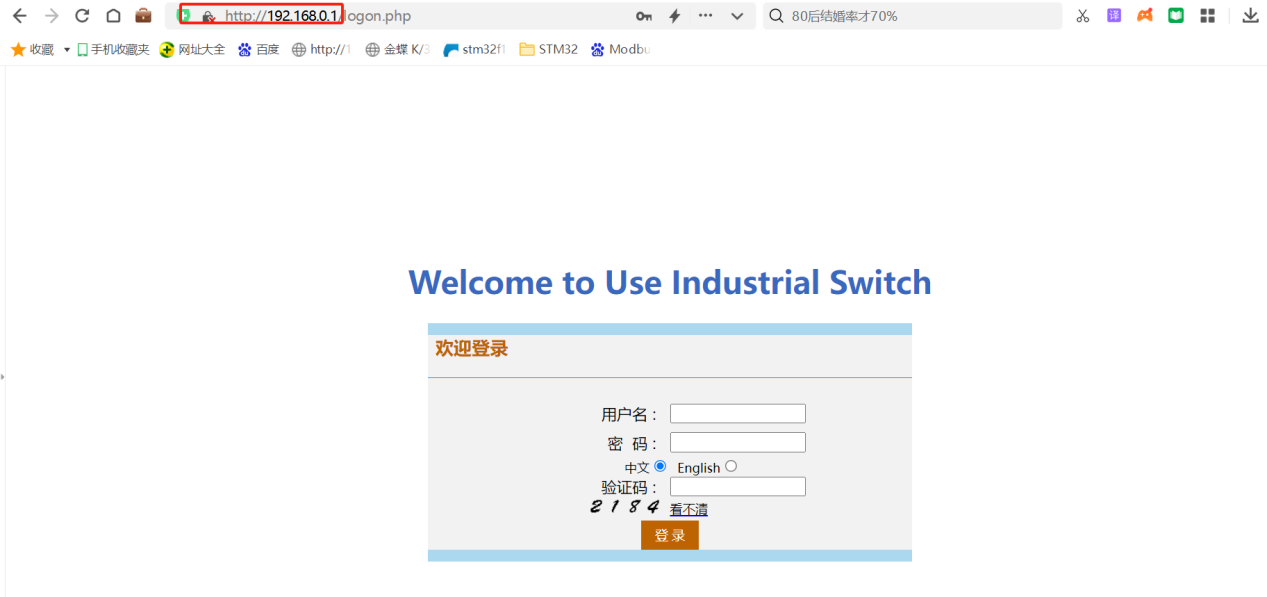

(1)浏览器登陆
交换机ip默认为192.168.1.254；默认账号：admin；，默认密码：admin；
(2)开启环网RSTP功能
RS636默认开启RSTP环网，环网端口默认关闭
输入交换机IP进入管理页面，进入Web点设备控制/STP/系统配置可以看到生成树模式为RSTP模式默认开启
(3)交换机RSTP环网数量设置
① RSTP环网20台设置
1) 设置呼叫时间为2，最大老化时间为20，转发延时为15（默认配置）
② RSTP环网40台配置
1) 设置呼叫时间为2，最大老化时间为40，转发延时为30
(4)选择环网端口
① 设备控制/STP/端口配置
② 选择需要开启环网端口，交换机全端口都支持配置环网
③ 现场使用默认都会开启光口环网，勾选ge5-6端口类型修改为非边缘端口点击修改

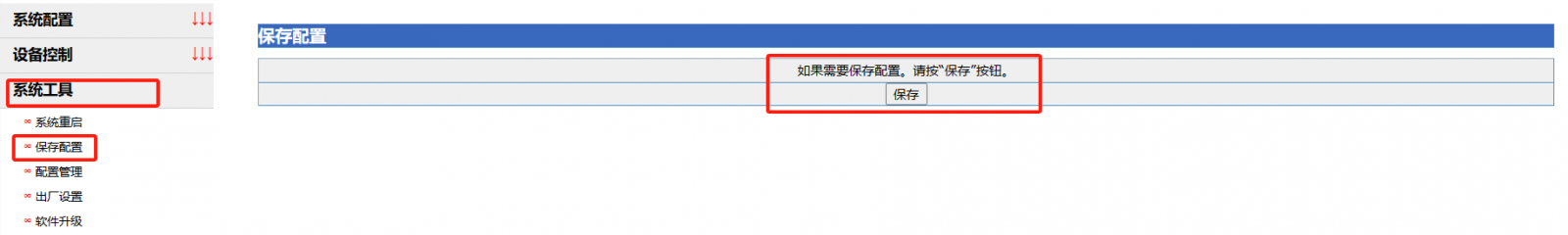

(5)保存配置：
① 配置完环网端口功能必需保存，否则交换机重启配置恢复默认，
② 系统工具/保存配置/点击保存
二、快速修改交换机IP
(1)交换机出厂默认IP都是192.168.1.254
① 交换机未修改管理ip造成冲突，网页登入不确认进入哪台交换机；

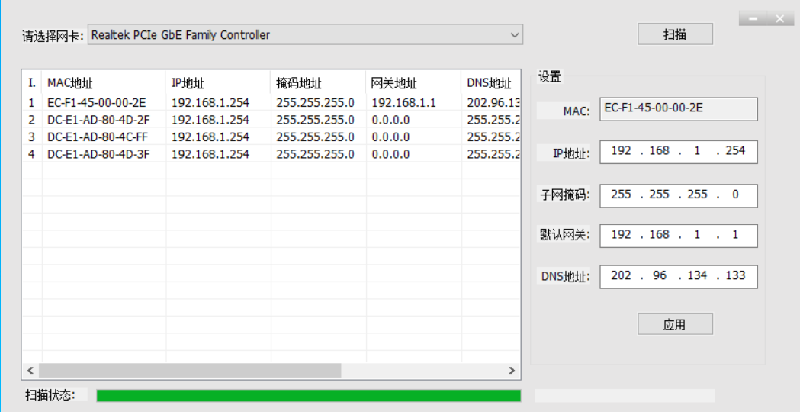

② 打开WT-SWITCH小程序工具扫描网络中全部交换机；
③ 根据网络规划表进行修改交换机管理ip地址；
④ 使用WT-SWITCH小程序扫描交换机必需关掉防火墙功能（控制面板系统和安全Windows Defender 防火墙自定义设置）；
三、交换机根桥设置
(1) 什么情况下需要设置根桥-根交换机
① 单环状态下都可以不用设置根交换机；
② 多环状态下最好设置中心为根交换机（根桥），多环内只允许1台根交换机；
根交换机优先级：4096（只允许1台）
其它交换机优先级：32768（默认）
根交换机优先级：4096
其它交换机优先级：32768（默认）

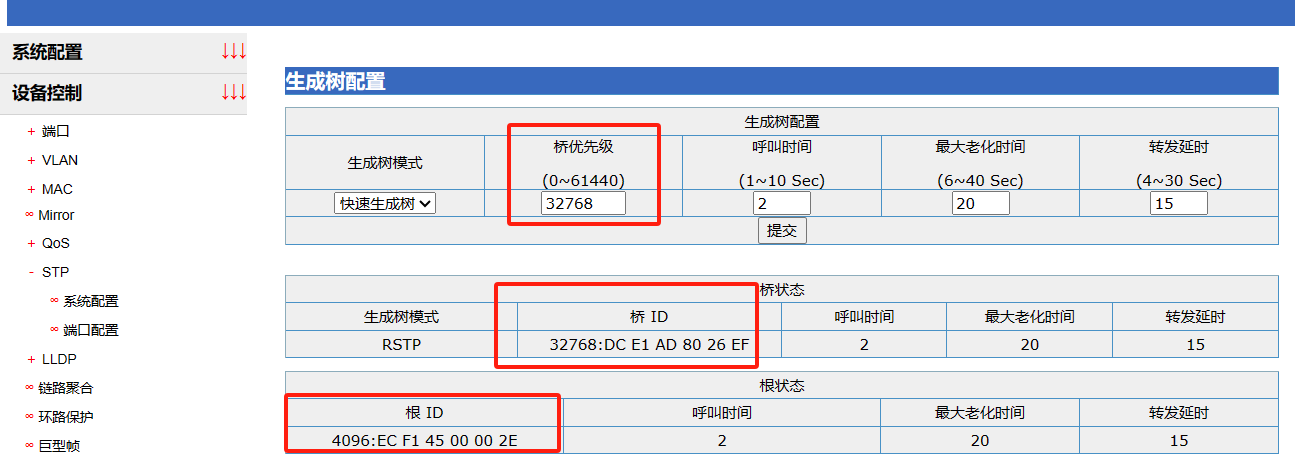

(2)查看环网交换机学习状态
③ 中心交换机学习根桥是自己MAC，桥ID与根桥ID一样；
④ 环内其它交换机桥ID是自己MAC信息，根桥ID都是中心交换机MAC信息，多环内如果出现2个根桥ID，网络会出现广播风暴；
四、如何获取相邻交换机ip
(1)为什么要用lldp协议（邻居发现协议）
①交换机在配置过程中经常有漏配置或配置后未保存，导致重启后交换机恢复默认，同时也导致环网运行一段时间出现风暴等问题；
②技术工程师为了配置交换机功能，跑到每个交换机安装点位进行配置，很浪费时间；
③工业交换机现场光纤连接都正常情况下，工程师可以在机房远程配置每台交换机，最大程度利用交换机的每个功能减少工作量，提升运维技能，交换机默认是开启LLDP邻居发现协议，调试电脑连接中心机房内环网交换机，登入网页查找到LLDP协议，可以确认中心交换机光口连接下一台交换机ip等信息，以此类推登入每一台交换机都可以获取到下一台交换机ip，根据现场安装图可总结出每个点位交换机ip地址，并制作好交换机点位ip规划表；
④RS636默认开启LLDP邻居发现协议；
(2) LLDP查看邻居信息
① 控制选项LLDPLLDP信息
② LLDP信息表内查看光口获取相邻交换机ip
1) Ge5连接下台交换机ip-192.168.1.14
2) Ge6连接下台交换机ip-192.168.1.12
