寬帶小型化射頻光模塊

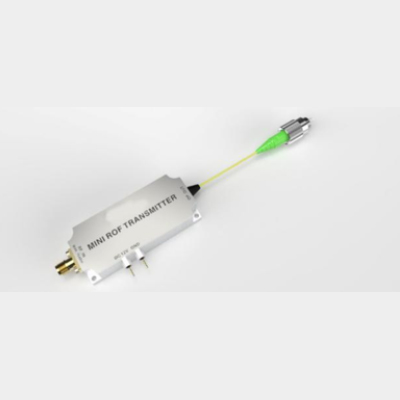

型號： 寬帶小型化射頻光模塊
系列:500KHz~1.0GHz ;10MHz-2.5GHz;50MHz-3.0GHz；400MHz-4.2GHz; 500KHz-6.0GHz
關鍵特性：
l 高達6GHz的帶寬
l 小型化，結構緊湊，全金屬化外殼
l ‐25℃ to +65℃ 應用范圍
l 高無雜散動態范圍
l 良好的頻率響應
主要應用
l WiMAX / 4G LTE
l 多點射頻無線分配
l 遠程天線位置拉遠
l GPS 分布
l 船上射頻分配
l 衛星地面站
說明：
該模塊是一款低成本高性能寬帶光收發器，具有非常寬的動態范圍，專為光載射頻應用而設計。該模塊提供高無雜散動態范圍（SFDR），工作頻率從500KHz到6GHz。
該模塊用標準低反射的FC/APC光學連接器，RF接口用50歐姆SMA連接器。接收機采用高性能InGaAs光電二極管，發射機基于高線性光學隔離DFB激光器，工作波長為1.3或1.5μm。采用平均自動功率控制（AAPC），在整個工作溫度范圍內實現最佳光功率穩定性。
極限參數：
|
參數 |
符號 |
最小值 |
最大值 |
單位 |
備注 |
|
存儲溫度 (Case) |
TS |
‐40 |
+85 |
℃ |
|
|
工作ilya (Case) |
TO |
‐25 |
+65 |
℃ |
|
|
供電電壓 |
VDP |
+6 |
+15 |
Volts |
|
|
最大輸出光功率 |
|
|
+10 |
dBm |
7 |
|
最大輸入光功率 |
|
|
+10 |
dBm |
|
特性：
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
|
供電電壓 |
VCC |
6 |
12 |
15 |
Volts |
|
|
|
供電電流 |
ICC |
|
50 |
|
mA |
|
|
|
輸出光功率 |
|
|
3 |
|
mW |
|
|
|
光發射波長 |
|
|
|
nm |
|
||
|
光接收波長 |
|
|
800~1700 |
|
nm |
|
|
|
高頻截止頻率 |
HFC |
|
6000 |
|
MHz |
1 |
|
|
低頻截止頻率 |
LFC |
|
500 |
|
KHz |
2 |
|
|
頻率響應 |
500KHz– 1.0GHz |
|
|
± 0.5 |
± 1 |
dB |
|
|
10MHz– 2.5GHz |
|
|
± 1.0 |
± 1.5 |
|||
|
50MHz– 3.0GHz |
|
|
± 1.0 |
± 1.5 |
|||
|
400MHz– 4.2GHz |
|
|
± 1.0 |
± 1.5 |
|||
|
500KHz–6.0GHz |
|
|
± 1.5 |
± 2 |
|||
|
輸入輸出阻抗 |
Z |
|
50 |
|
Ohms |
|
|
|
輸入輸出駐波比VSWR (500KHz–6.0GHzz) |
|
|
1.7:1 |
2:1 |
dB |
3,4 |
|
|
鏈路增益 |
500KHz– 1.0GHz |
|
|
-8 |
+15 |
||
|
10MHz– 2.5GHz |
|
|
-8 |
+15 |
|||
|
50MHz– 3.0GHz |
|
|
-8 |
+15 |
|||
|
400MHz– 4.2GHz |
|
|
-8 |
+15 |
|||
|
500KHz–6.0GHz |
|
|
-8 |
+15 |
|||
|
底噪 @ 1 GHz |
EIN |
|
-134 |
|
4 |
||
|
三階交調 @ 1 GHz |
IIP3 |
|
33 |
|
dBm |
4,5 |
|
|
全溫增益變化 |
|
|
± 2 |
|
dB |
6 |
|
|
隔離度 |
|
60 |
80 |
|
dB |
7 |
|
1. 典型的高頻截止（HFC）為6000 MHz。對于更高的HFC，請聯系工廠。
2. 典型的低頻截止（LFC）為500KHz。對于更低的LFC，請聯系工廠。
3. 測量和規定的光學損耗預算為0 dB，1米SMF28光纖
4. 最大鏈路增益是發射與接收端都加一級放大器
5. 0dBm總輸出功率（雙音測試）。
6. -25至+65℃。有關其它工作溫度范圍或擴展溫度范圍，請聯系工廠。
7. 適合整個頻帶，但在1GHz下測量
連接頭類型：
射頻連接 = SMA 母頭
光連接=FC/APC
電源接頭= M2.5 穿芯電容
機械尺寸 mm
發射模塊
接收模塊
參數
