源拓光電助力南方電網智能變電站建設
.png)
全球普遍面臨著能源轉型、低碳轉型和數字化轉型，構建新型電力系統是三元轉型的關鍵，是實現能源經濟性的重要基礎，也是確保能源安全與連續性的關鍵手段。變電站作為電力系統樞紐節點，在電網運行中占據著重要地位，用于轉換、分配和控制電能。發電站發出來的電經過升壓站升高電壓輸送，降低輸電線路的損耗，電才能輸送的更遠。到了城市用電地區，通過變電站降到合適的電壓才能輸送到企業和千家萬戶。從電廠發電到居民用電，這一路輸電必須經過變電站，我們的城市生活離不開變電站的支撐。變電站主要包括主控制室，GIS室，10千伏控制室和配電室等等。
“十四五”期間，南方電網公司以電網更加智能、安全、可靠、綠色、高效為目的，進一步加快電網數字化轉型步伐，加強智能輸電、配電、用電建設，以電網的數字化、智能化建設，促服務智慧化，全力提升用戶獲得感。為加快構建現代設備管理體系，提升變電站的網絡便捷性、規范性和安全性，提升變電站設備的全面智能感知能力及運檢工作效率，作為南方電網的合格供應商單位，源拓光電將努力攜手各電力合作伙伴打造個性化技術解決方案，賦能南方電網數字電網建設。
.png)
項目現場圖
110kV太平寺輸變電工程項目位于昆明市官渡區，是中國（云南）自由貿易試驗區昆明片區建設的第一個智能型變電站項目。該項目用地面積約7.72畝，主要工程包括變電站設計主變容量為3×63MVA。
本期先建設2臺主變（1#、3#主變），容量為2×63MVA，并配備建設配套用房。新建2回110kV線路和4回10kV線路。其中2回110kV線路，從110kV太平寺變電站雙回“T”接至220kV官渡變和110kV永中變，線路長度約2×2.9km，依托市政電纜管溝。4回10kV線路，分別至10kV六甲線1回，線路長度約0.95km；10kV寶華寺線1回，線路長度約0.6km；10kV陳家莊線1回，線路長度約0.45km和10kV向化路線1回，線路長度0.45km。
(14).png)

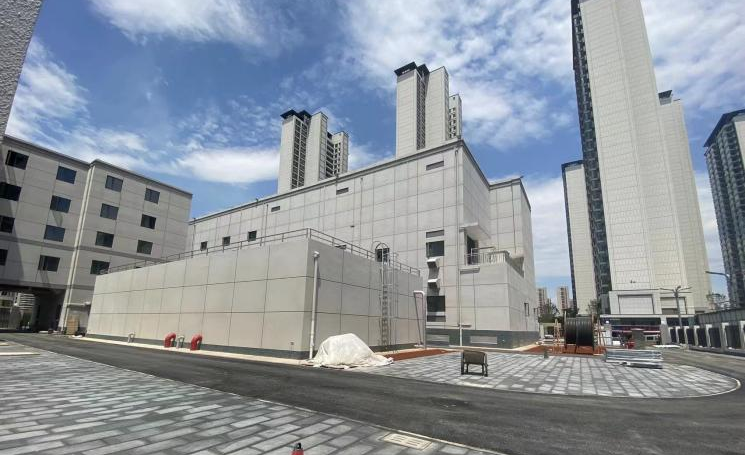

項目現場圖
項目投運后，將更好的滿足巫家壩城市新中心片區供電需求，為城市發展提供堅強的電源保障，為全省綠色發展全面賦能，助力電力行業高質量、可持續發展。
項目現場時間緊、任務重、點多、面廣，項目現場安全把控措施做得非常嚴密，對運維人員是非常嚴峻的考驗，設備的穩定性和可靠性尤其重要。隨著“雙碳”進程加快與能源轉型深入推進，傳統電力系統正在向清潔低碳、安全可控、靈活高效、開放互動、智能友好的新型電力系統演進，其技術基礎、運行機理和功能形態將發生深刻變化，電力系統也面臨前所未有的變革升級壓力。
電力數據采集具有規模大、專業覆蓋廣、數據類型多等特點。電網信息系統每天都受到數以萬計的潛在風險威脅，一旦遭到破壞、喪失功能或數據泄露，甚至會威脅國家安全和公共利益，需要全面提升電網系統防范安全風險能力。
變電站設備廠商眾多、接口繁雜，存在網絡通信協議、技術路線不統一，組網管理難度大，安全防護方案不明確等問題，需要綜合適用性、安全性、自主性、經濟性等因素制訂和推進個性化的整體解決方案。
網絡設備需要滿足以下條件：
1.支持DL/T 860 通信。
2.支持電力 SV 采樣數據幀交換延時累加功能，準確度優于 200ns。
3.支持基于組播 mac 地址的流量限速功能。
4.支持裝置故障和裝置告警兩路硬接點輸出。
5.支持針對 SV&GOOSE報文的流量控制閾設置。
6.提供 MMS 通信端口，具備對時和狀態信息上送功能。
7.支持基于端口的單播 MAC 綁定功能。
8.支持廣播風暴控制功能，且默認開啟風暴抑制功能。
9.支持缺省修改電力報文（GOOSE、GSE、SV）優先級。
10.支持 CSD 離線配置。
(9).png)

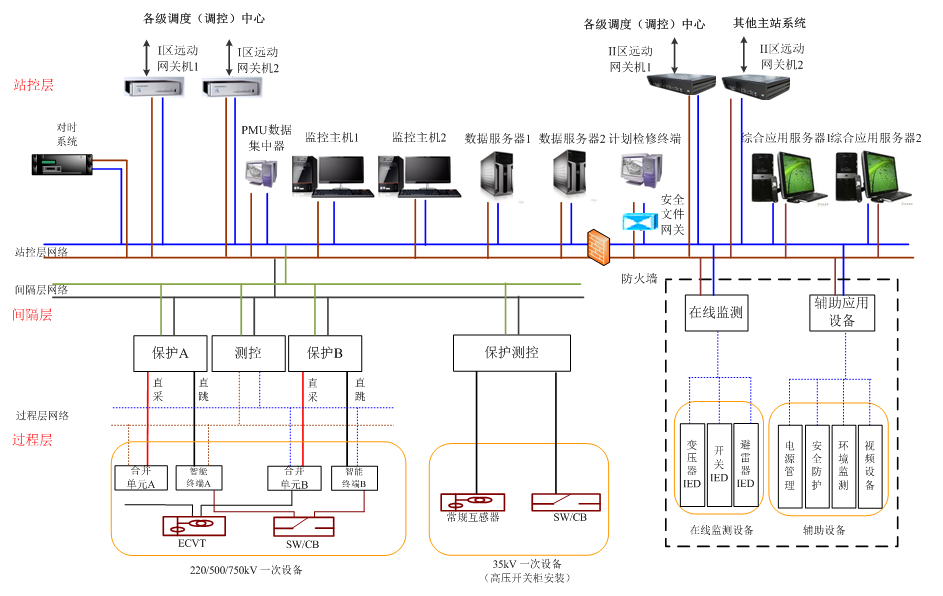

智能變電站通過“三層兩網”結構，實現全站信息數字化、通信平臺網絡化、信息共享標準化、系統功能集成化、結構設計緊湊化，從而實現全站實時在線分析決策,提高設備運行可靠性及經濟性。

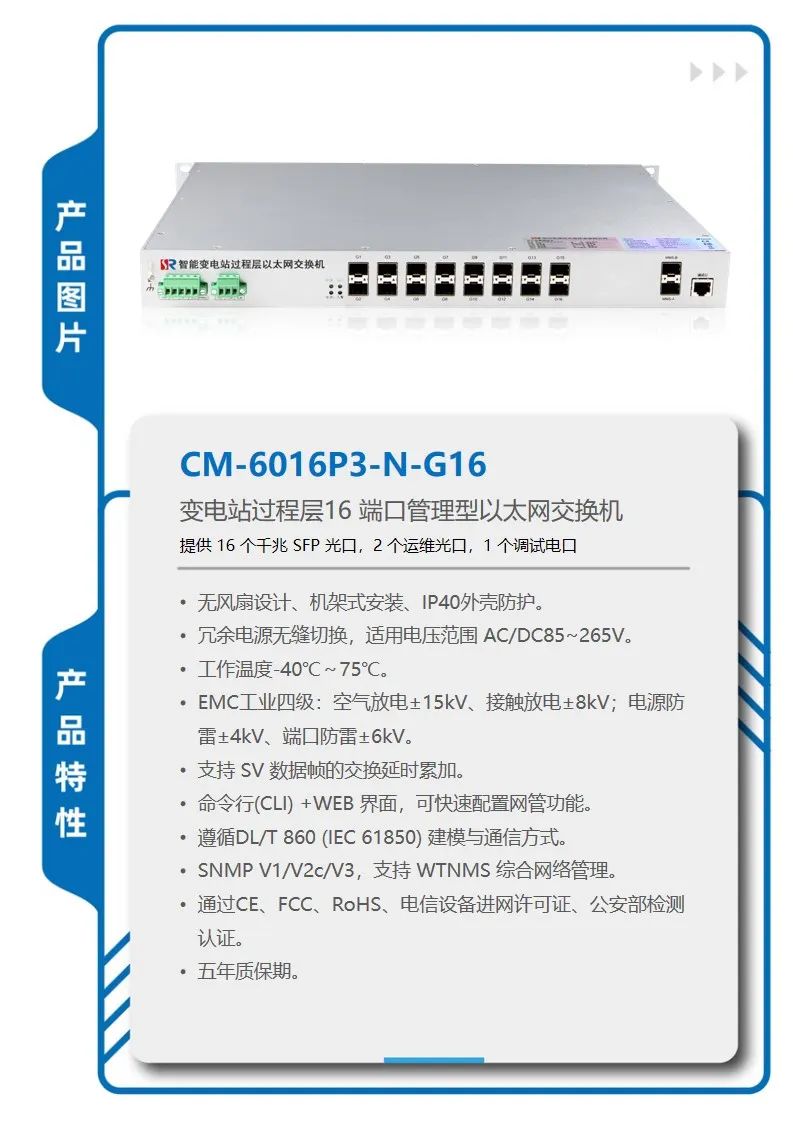

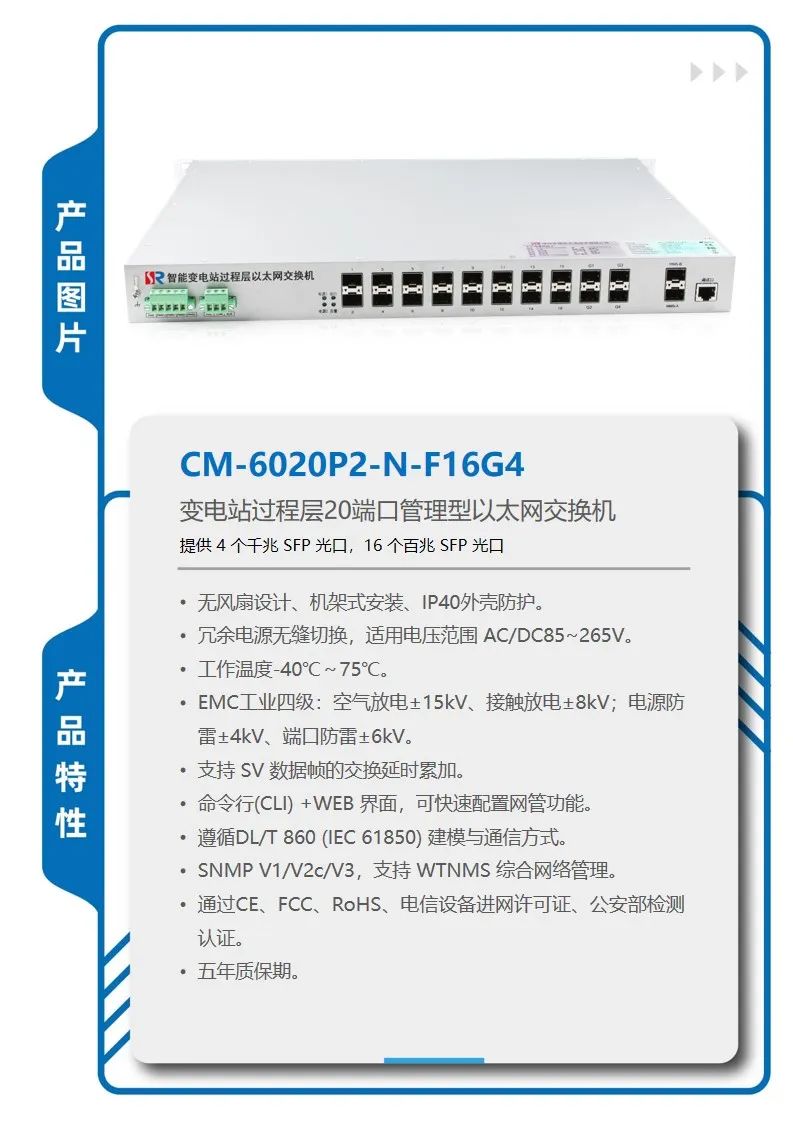

源拓光電擁有豐富的產品應用經驗與項目實施經驗，熟悉電網運行特點，長期服務于國家電網和南方電網變電站和配網項目。在110kV太平寺輸變電工程項目中，源拓光電主要負責110KV-B網通訊。項目現場共使用6臺交換機，其中CM6020P2-N-F16G4過程層交換機4臺，CM6016P3-N-G16中心交換機2臺。110KV-B1網是1臺中心交換機加2臺過程層交換機，110KV-B2網是1臺中心交換機加2臺過程層交換機。過程層交換機分別將數據通過級連口上傳至中心交換機。過程層交換機上分別接入智能終端、線路保護、主變保護、測控，線路智能錄波、主變智能錄波，再將數據上傳至中心交換機。
(7).png)
(7).png)

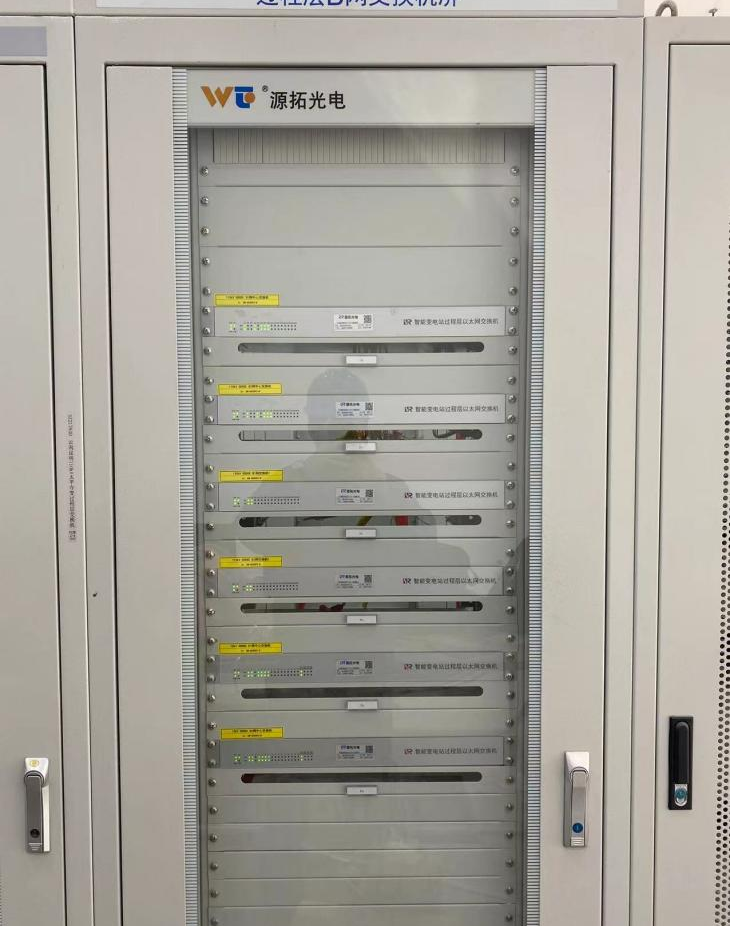

數據中心機房圖
.jpg)
(12).jpg)
伴隨著5G+技術的快速發展，智能電網將成為全球電力能源的必然選擇，其建設環境的復雜性，對傳輸設備的性能也提出了更多定制化需求。目前，源拓光電全國產化的“四統一”智能變電站專用交換機等產品已在電力電網中獲得批量應用，長期服務國家電網和南方電網變電站和配網項目。未來，源拓光電將堅持以客戶為中心，積極配合國家智能電網建設，與客戶攜手面對新一輪能源技術革命，為國家能源綠色高質量發展貢獻力量！
