一、概述

方案設計的監控系統是一套數字化、集中與分布相結合的高清視頻監控系統，系統具有智能化、高效率特點，系統采用網絡傳輸、存儲、控制及顯示，主要由前端攝像機設備、數字視頻編解碼器、系統管理服務器、視頻錄像管理服務器，用戶工作站、視頻顯示設備、控制鍵盤、數字化視頻存儲設備、獨立安防網絡、相關應用軟件以及其它傳輸、輔助類設備組成。

視頻監控系統針對部分攝像機監視的重點、對特定場景的畫面實現諸如對象運動行為分析，并通過網絡上傳相應的報警信息，實現場景智能化檢測。

二、系統需求

u 視頻監控（包括電視墻），實現720P或1080P高清圖像質量；

u 全網內設備的遠程狀態監控及集中管理功能；

u 構建全數字網絡視頻監控系統，建設數字化監控中心；

u 用戶登錄權限管理，授權與安全認證；

u 海量視頻數據存儲及檢索；

u 全網內報警信息管理，與視頻監控聯動；

u 基于電子地圖的視頻與報警監控；

u 系統具備高可管理性、高可擴展性、易維護易升級

三、解決方案

方案介紹

監控室通過使用安防專用網絡硬件設備，部署三層萬兆交換機，使用典型的星型結構，如圖所示，通過光纖聯至中心機房核心交換機。

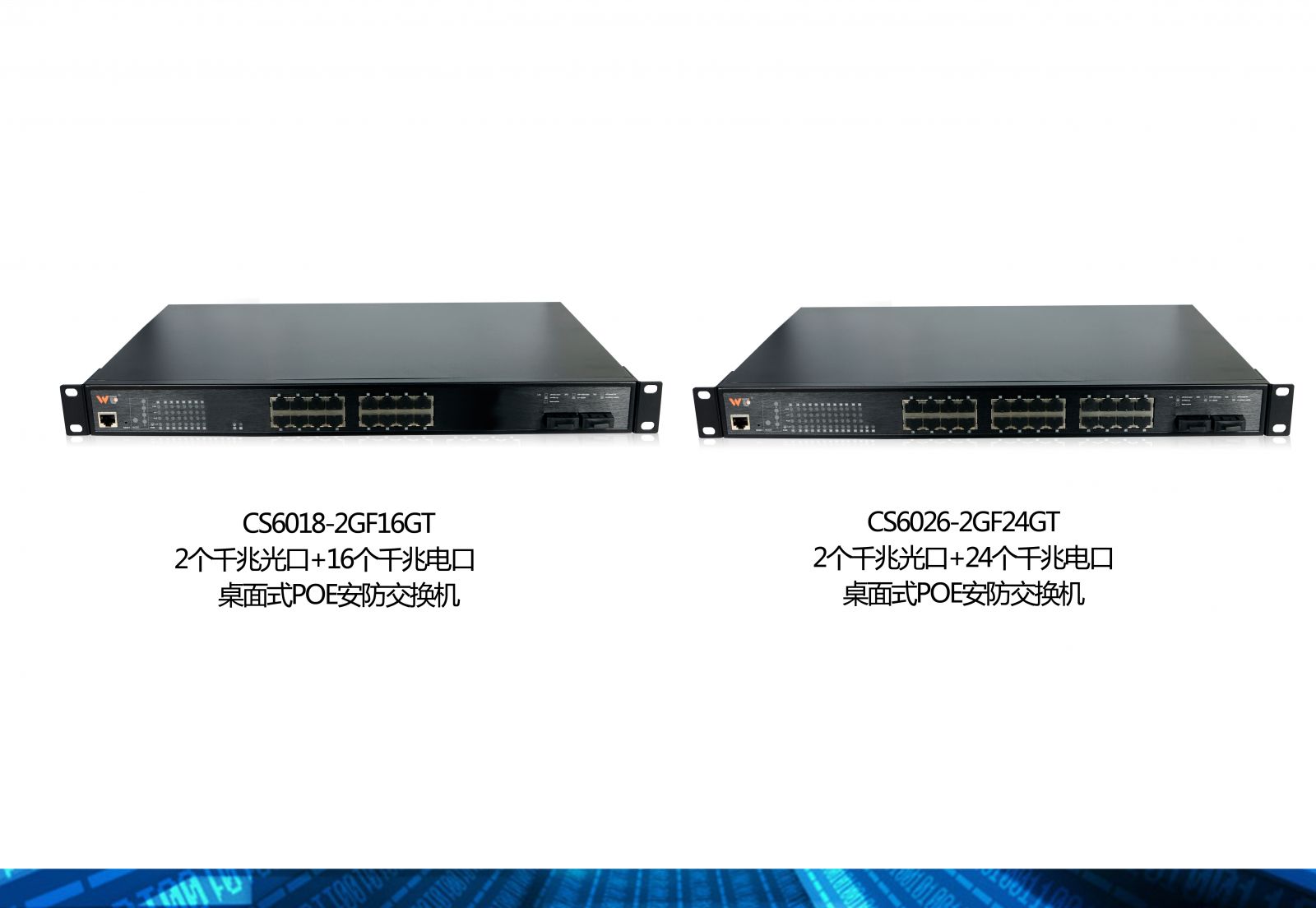

生產車間1、生產車間2、綜合樓、倉庫分別放置1臺二層接入交換機，交換機端口至少滿足1個萬兆口、16個SFP光口和8個10/100/1000M電口。通過千兆SFP光口連接前端POE交換機。

各弱電機房及外圍周界監控點位400個左右，生產車間一129個監控點、生產車間二150個監控點、、綜合管理樓26個監控點、倉庫77個監控點、周界50個監控點，各監控區POE交換機還需接入就近門禁系統設備和安防系統設備。

網絡中接入監控系統、門禁系統、安防系統，避免各系統數據相互之間有影響，要求網絡交換機劃分VLAN獨立通信。

四、產品優勢

1、千兆帶寬畫面無延時

2、主流視頻超大幀傳輸

3、光纖遠距離傳輸抗干擾強

4、POE交換機支持AF、AT標準
