一、概述

隨著經濟的飛速發展，人民生活水平的提高，我國城鄉機動車保有量迅速增加，與車輛相關的刑事和治安案件也逐年上升。在此情況下，有效利用先進的科技手段提高城鄉道路交通管理水平，打擊、預防涉車案件，鎮懾犯罪分子，提高社會治安管理水平就成為各級公安交通管理部門的一項重要工作。

二、系統需求

1、支持遠距離光纖傳輸，具備鏈路備份、自愈、快速切換等

2、ACL、MAC綁定、IGMP snooping等安全功能防護

3、支持QOS功能，滿足重要數據優先發送。

4、獲得公安部認證，合格的檢測報告

5、具備超大幀長傳輸能力，降低錯抓、漏抓等系統性故障

6、工業四級設計，遵循EMC國標要求。

三、解決方案

方案介紹：

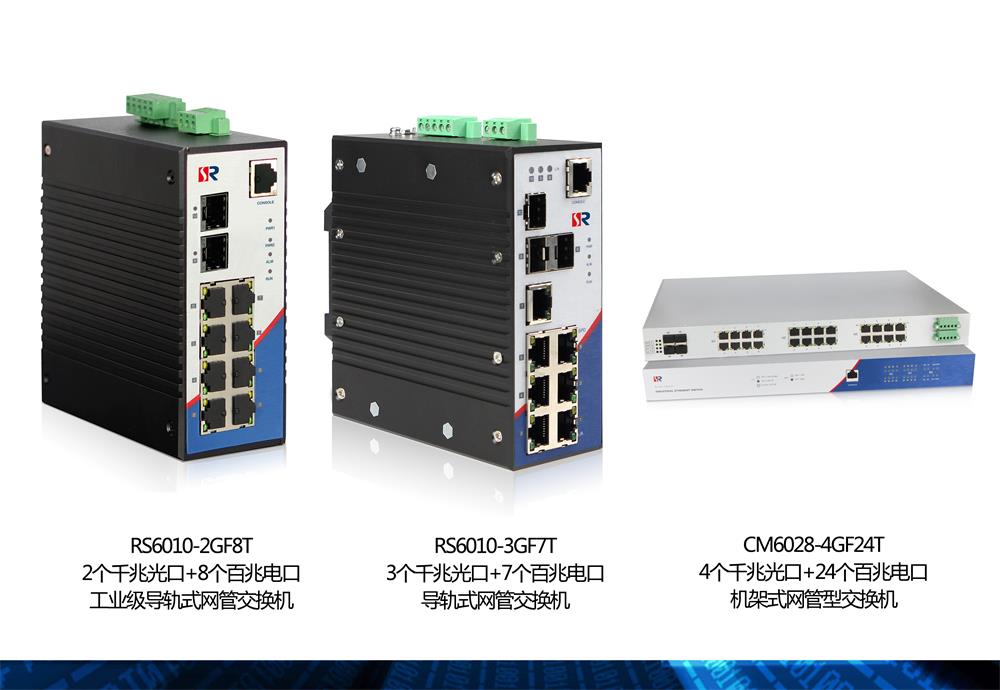

智能交通高清卡口違章抓拍系統中，長距離傳輸和網絡的冗余是兩個關鍵點，在每一個卡口，環路感應器和閃光燈連接在一起，并觸發IP攝像機進行圖像抓拍。所有抓拍節點都接入到RS6010-2GF8T進行數據傳輸，各卡口節點采用源拓光電專利私有環網協議組建WT-ring環網絡，可實現20ms內的鏈路快速切換。單個環網千兆光口上行到監控中心匯聚交換機上CM6028-4GF24T，同時這兩款交換機還支持超大幀傳輸，可以滿足抓拍突發幀。在每個交換機上綁定抓拍節點設備的MAC地址、并開啟IGMP snooping功能過濾組播數據，保護節點安全和交換機處理性能。

四、產品優勢

1、寬溫工作-40+85℃，適應各種惡劣交通道路環境

2、鋁殼材質，堅固，方便安裝

3、兼容性強，無縫對接原有系統

4、支持RSTP,WT-ring,MAC綁定，端口聚合等安全功能

5、滿足復雜的供電需求，9-60VDC和AC220V

6、支持SNMP簡單的網管管理。
